CNC PILOT 4290 de HEIDENHAIN 221
6.3.3 Superposición de elementos de
forma
Los elementos de formas se superponen al
contorno básico. Existen elementos „individuales“
que se pueden modificar o borrar. Si es necesario,
TURN PLUS genera un mecanizado especial de los
elementos de formas.
La selección de posición contempla el tipo del
elemento de forma:
■ Bisel: esquinas exteriores
■ Redondeo: esquinas exteriores e interiores
■ Entalladura: esquinas interiores con rectas
paralelas al eje perpendiculares entre si
■ Garganta: rectas
■ Rosca: rectas
■ Taladro (céntrico): eje central en la superficie
frontal o en la parte posterior

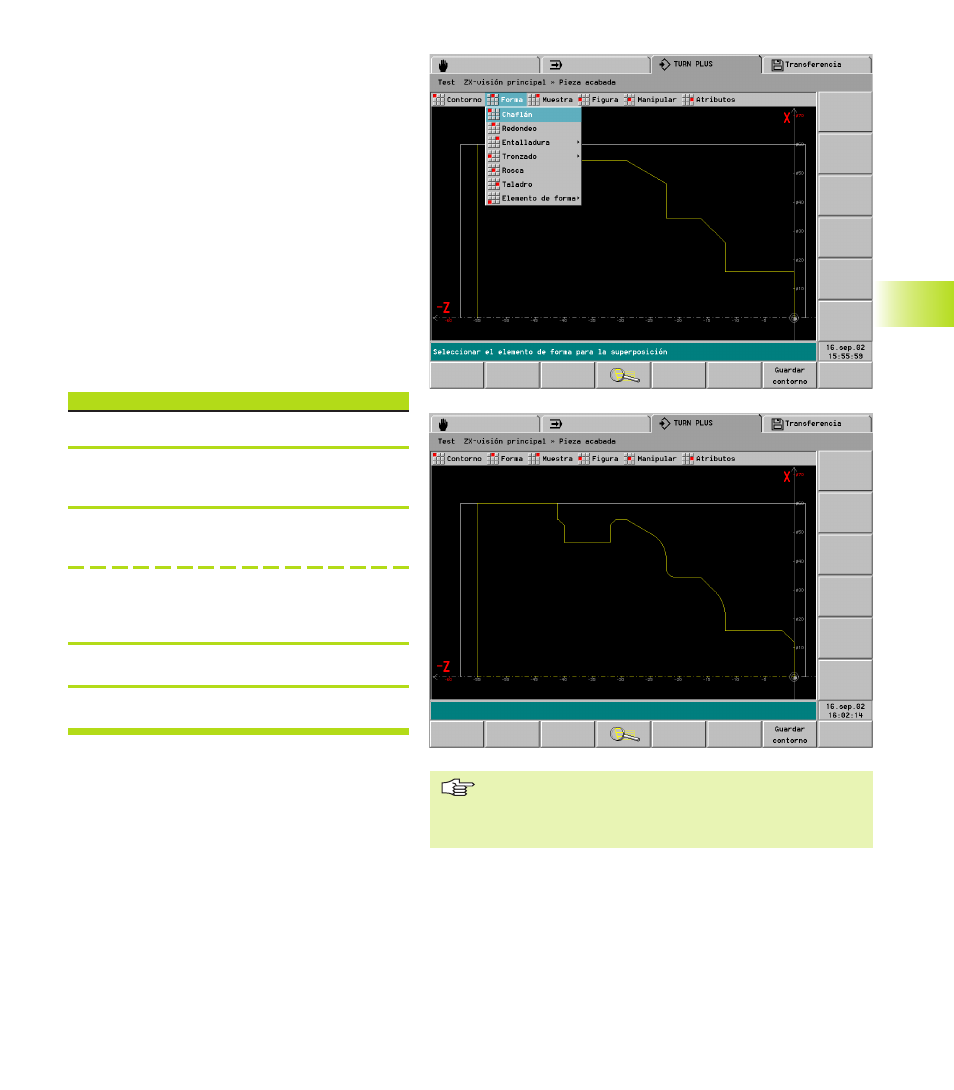

Superposición de elementos de forma
Seleccionar ”pieza - pieza acabada - forma”
<
Seleccionar el tipo de elemento (submenú ”for-
ma”)
<
Seleccionar un elemento de forma
Seleccionar la posición por softkey o touch pad
Seleccionar varios elementos de forma
Seleccionar posiciones mediante softkey o Touch-
Pad
<
Introducir parámetro del elemento de forma
<
TURN PLUS presenta el/los elementos de forma.
Véase también
■ „ 6.5.2 Elementos de forma“
■ „ 6.3.6 Modo de empleo“
Definir chaflanes, redondeos, entalladuras, etc. como
elementos de forma. En este caso la generación del
plan de trabajo puede tener en cuenta mecanizados
especiales de este elemento de forma.
