CNC PILOT 4290 de HEIDENHAIN 53
Estado del ciclo (visualización del carro)
Modo automático – Ciclo conectado
Modo automático – Parada de avance
Modo automático – Ciclo desconectado
Modo manual
Ciclo de inspección
Máquina en modo de ajuste
Estado del cabezal (visualizar el cabezal)
Dirección de giro del cabezal M3
Dirección de giro del cabezal M4
Parada del cabezal
El cabezal se encuentra en posición (M19)
Eje C ”activado”
3
.6
V
isualización de la máquina

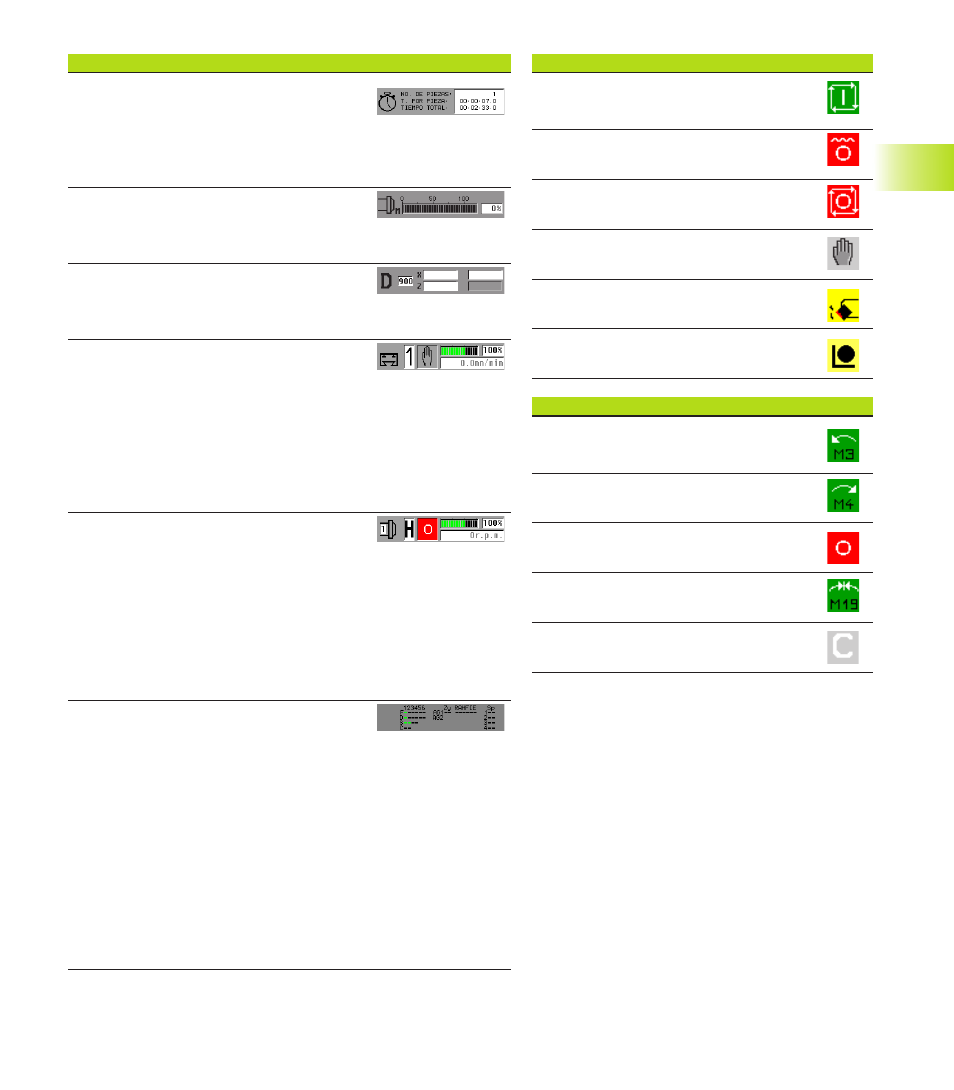

Elementos de visualización (continuación)
Número de piezas-/Información del
tiempo por pieza
■ Número de piezas mecanizadas de este lote
■ Tiempo de mecanizado de la pieza actual
■ tiempo de mecanizado completo de este lote
Visualización de utilización
Utilización de los motores del cabezal/
accionamientos del eje con relación al momento nominal
Visualización D – correcciones aditivas
■ Número de corrección activa
■ Valores de corrección
Visualización del carro
■ Símbolo blanco: no se produce „desbloqueo“
■ Cifra: carro seleccionado
■ Estado del ciclo: ver tabla
■ Diagrama de barras: sobrepasar avance „en %“
■ campo superior: sobrepasar avance
■ campo inferior: desplazamiento actual – con carro parado: avance
nominal (en gris)
■ Número de carro marcado en azul: mecanizado del reverso activo
Visualización del cabezal
■ Símbolo blanco: no se produce „desbloqueo“
■ Cifra en símbolo del cabezal: Paso de engranaje
■ „H“/Cifra: cabezal seleccionado
■ Estado del cabezal: ver tabla
■ Gráfico de barras: sobrepasar velocidad „en %“
■ campo superior: sobrepasar velocidad
■ campo inferior: velocidad actual – en regulación de posición
(M19): posición del cabezal – en cabezal vertical: velocidad nominal
(en gris)
Resumen de desbloqueos
Visualiza los desbloqueos de los 6 canales NC máximos, 4
cabezales, 2 ejes C. Los desbloqueos están marcados en (verde).
■ Grupo de visualización izquierda: „Desbloqueos“
F=avance; D=datos; S=husillo; C=eje C
1..6: Número del carro/ del cabezal, del eje C
■ Grupo de visualización medio: „estado“
Zy – visualización izquierda: ciclo conectado/desconectado
Zy – visualización derecha: parada del avance;
R=pasar por refencia; A=modo automático; H=modo manual;
F=liberar (después de pasar por finales de carrera);
I=Funcionamiento de inspección; E=conmutador de ajuste;
■ Grupo de visualización derecha: „husillo“
Visualización de la ”dirección de giro izquierda/derecha”
ambas activas: posicionamiento del husillo (M19)
