5 Simulación gráfica 210
5.8 Controlar desarrollo del
programa NC
En programas NC complejos con ramificaciones de
programa, cálculos de variables, eventos, etc. se
simulan las entradas y los sucesos y así se
comprueban todas las ramificaciones de programa
Grupo del menú ”depuración”
■ „Debug – fijar frase inicial“
„Debug – Suprimir frase inicial“
„Debug – Visualizar frase inicial“
Si se encuentra definida una „Frase inicial“ el
programa NC se traduce hasta esta frase, sin que
se visualicen las trayectorias de desplazamiento.
El CNC PILOT se para – „Continuar“ reanuda la
simulación.
■ „Debug – Variables/Frase fuente“
Por debajo de la ventana de simulación se
visualiza en el ajuste estándar la frase fuente NC.
Con „Variables/Frase fuente“ se cambia entre la
visualización de cuatro „variables seleccionadas“
y la visualización de la frase fuente NC.
■ „Debug – Visualizar variables – ...“
■ „... – Todas #-las variables“
Las variables se visualizan en una ventana de
diálogo.
Con „Flecha arriba/abajo“ y „Página adelante/
atrás“ visualizar las variables deseadas.
Si sólo se visualiza el número de variable, ésta no
está empleada.
■ „... – Todas las variables V“
Seleccionar grupos de variables y definir el
„primer número de variable“ (Ventana de diálogo
„Visualización V“)
Las variables se visualizan en una ventana de
diálogo.
Con „flecha arriba/abajo“ y „Página adelante/
atrás“ visualizar las variables deseadas.

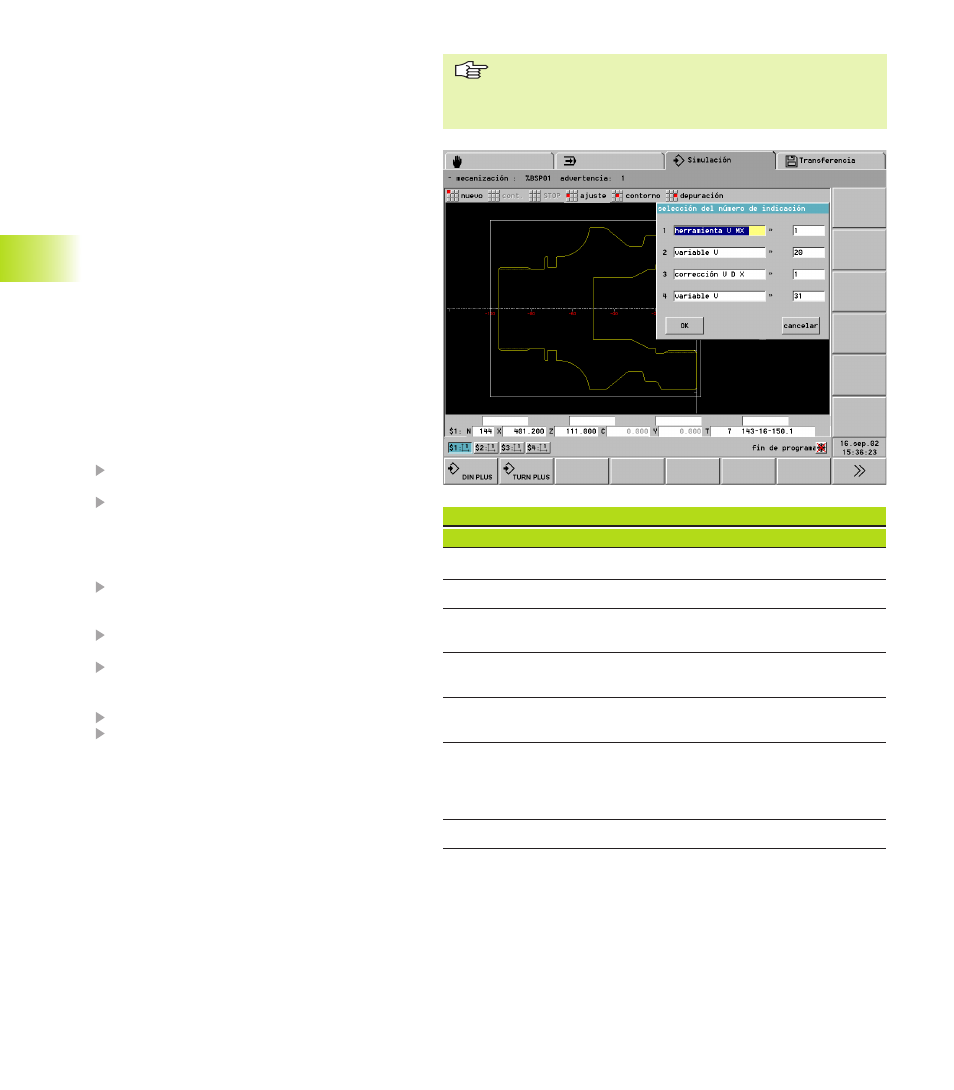

■ „... – Fijar visualización“
Ajustar tipo de variables y número
Se visualizan las variables (alternativa a la „Frase
fuente NC“).
■ „... – Volver a fijar visualización
No se visualizan las variables.
5.8 Contr
olar desar
rollo del pr
ogr
ama NC
Grupos de variables
Selección del punto de referencia Significado
# Variable # .. # = variable
V Variable KV .. Variable V
Corrección de la KD X, ... Correcciones de la
herramienta X, ... herramienta
Medidas de la KM X, ... Medidas de la máquina
máquina X, ...
Medidas de la KTM X, ... Dimensiones de la
herramienta Mx, ... herramienta
Sucesos de sincronización – Sucesos de la gestión del
tiempo de espera de la
herramienta y búsqueda
de la frase inicial.
Sucesos externos – Sucesos externos
Se simulan las variables y los sucesos. Es decir, las varia-
bles y los sucesos empleados en los modos de
funcionamiento automático y manual no se ven
afectados.
