4 DIN PLUS
100

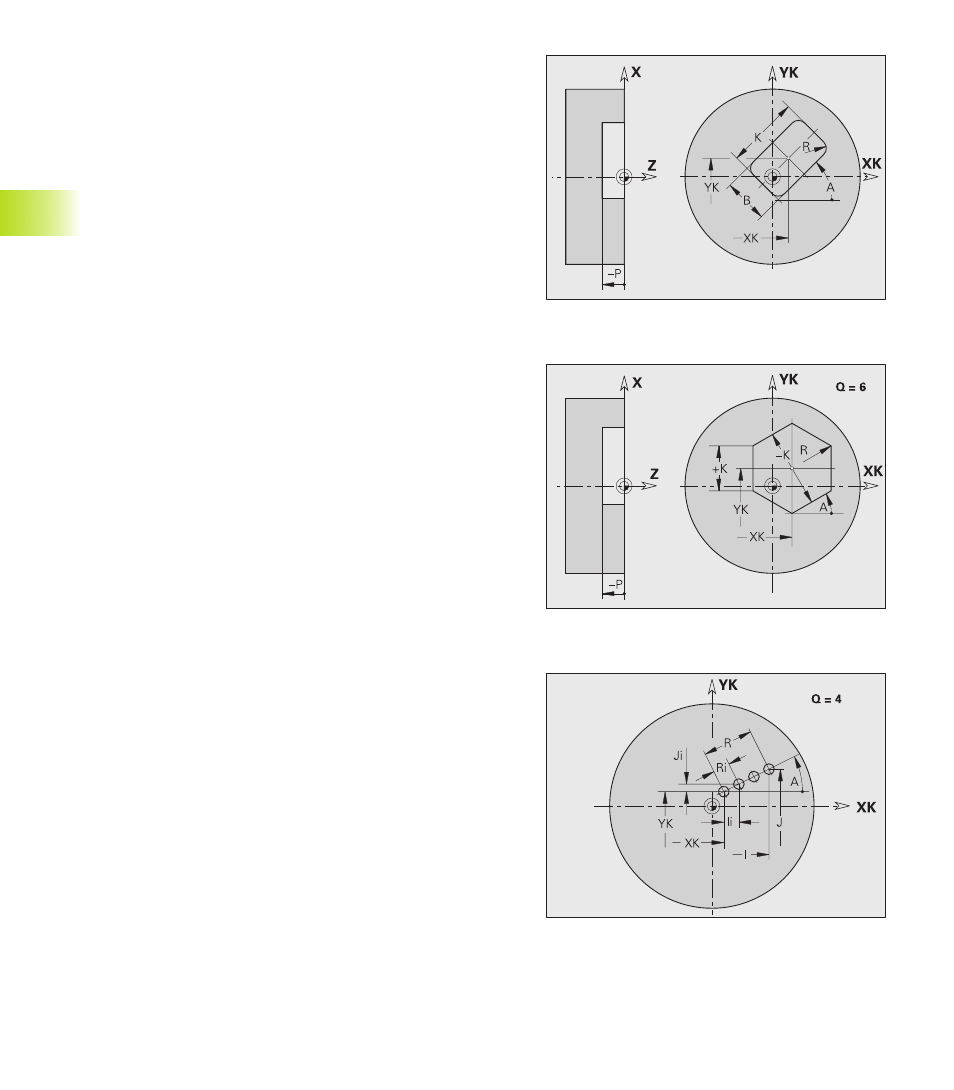

Lado frontal/posterior modelo lineal G401-Geo
G401 actúa sobre el taladro/figura definidos en la frase siguiente
(G300..305, G307).
Instrucciones de programación
■
Programar taladro/figura en la frase siguiente sin punto central.
■
El ciclo de fresado (sección MECANIZADO) llama, en la frase
siguiente, al taladro/figura - no a la definición del modelo.
Parámetros
Q:
Número de figuras – por defecto: 1
XK, YK: punto inicial en coordenadas cartesianas
I, J:
Punto final en coordenadas cartesianas
Ii, Ji: Distancia entre figuras (en dirección XK-/YK)
A:
Angulo del eje longitudinal (ref.: eje XK) – por defecto: 0°
R:
Longitud total del modelo
Ri:
Distancia entre figuras (distancia del modelo)
Polígono regular lado frontal-/posterior G307-Geo
Parámetros
XK, YK: punto central en coordenadas cartesianas
Q:
Número de vértices (Q>2)
A:
Angulo hasta el lado del polígono (ref.: eje XK) – por defecto:
0°
K:
Longitud del canto
■
K>0: longitud del canto
■
K<0: diámetro interior del círculo
R:
Bisel/redondeo – por defecto: 0
■
R>0: radio de redondeo
■
R<0: anchura del bisel
P:
Profundidad/altura – sin introducción: ”P” de G308
■
P<0: cajera (escotadura)
■
P>0: isla (islote)
Rectángulo lado frontal/posterior G305-Geo
Parámetros
XK, YK: punto central en coordenadas cartesianas
A:
Angulo del eje longitudinal (ref.: eje XK) – por defecto: 0°
K:
Longitud
B:
(Altura) anchura
R:
Bisel/redondeo – por defecto: 0
■
R>0: radio de redondeo
■
R<0: anchura del bisel
P:
Profundidad/altura – sin introducción: ”P” de G308
■
P<0: cajera (escotadura)
■
P>0: isla (islote)
