Modo inspección - continuación
Diálogo ”Arrancar al retornar ?” - Introducir Si/No
y pulsar ”OK”
<
Reiniciar – Sí:
le sigue el diálogo „Desplazar en punto de
interrupción (UP) / antes del punto de
interrupción“
■ en UP: no aparece ningún diálogo más
■ antes de UP: introducir la distancia a la que la
herramienta debe iniciarse antes del punto de
interrupción, (diálogo „ distancia al punto de
interrupción“)
El programa de retroceso desplaza la herramienta
delante/detrás del punto de interrupción y
prosigue el desarrollo del programa sin parada.
El ciclo de inspección ha finalizado.
Reiniciar – No:
tiene lugar el diálogo „Arrancar en Punto de
interrupción (UP) / antes del punto de
interrupción“
■ en UP: no hay diálogo posterior
■ antes de UP: introducir la distancia a la que
debe iniciar la herramienta antes del punto de
interrupción (Diálogo „Distancia al punto de
interrupción“)
El programa de retroceso desplaza la herramienta
delante/detrás del punto de interrupción y se
detiene.
Ejemplo de aplicación: se ha cambiado la placa
de corte
<
Seleccionar de nuevo ”Insp(ección)”
<

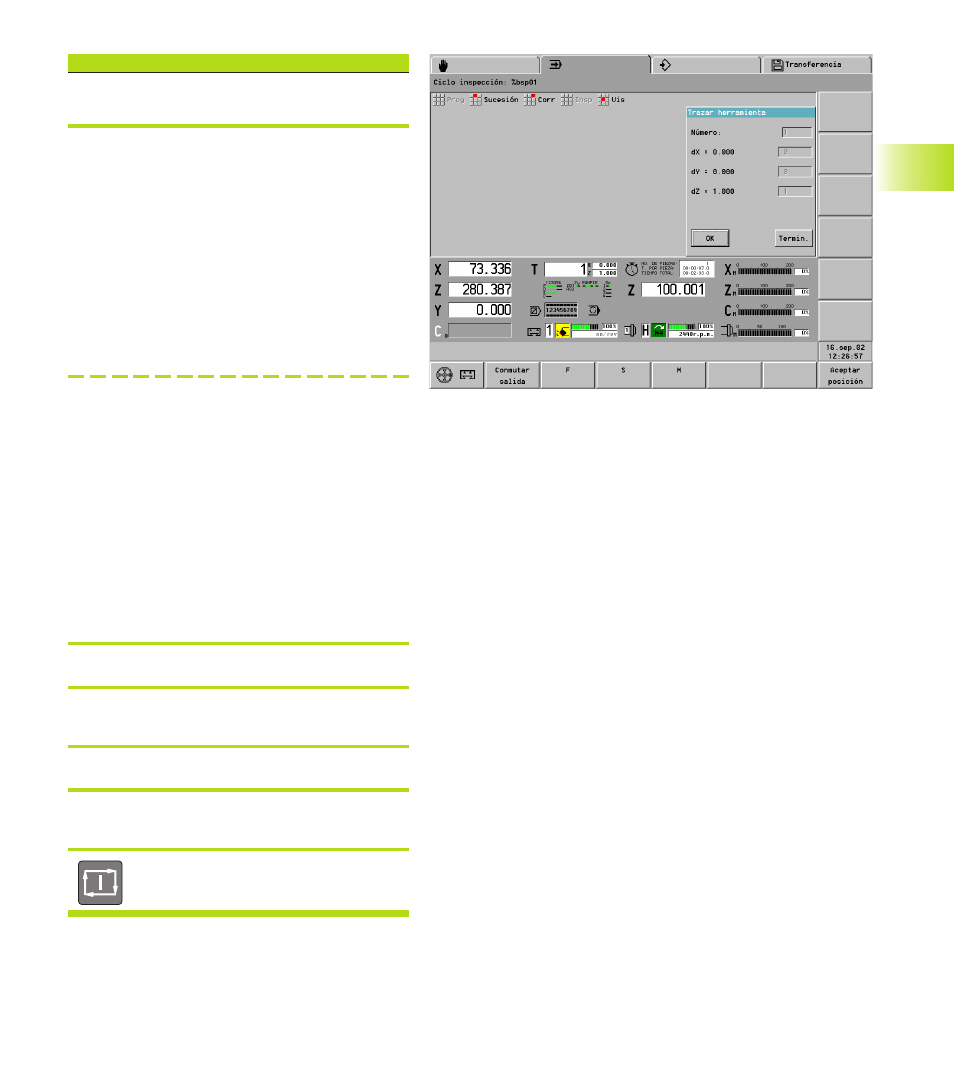

Se abre la ventana de diálogo „raspar
herramienta“ (para información)
<
Asignar el volante al eje X/Z y ”trazar”
<
„Aceptar valor“ – aceptar el valor de corrección
determinado mediante el volante
<
Se continúa el desarrollo del
programa
3.5 Funcionamiento automático
