CNC PILOT 4290 de HEIDENHAIN 141
■ „La parada de avance" se encuentra
activa al final de un corte de rosca.
■ El override de avance no está activo.
■ El override del cabezal no está activo.
■ Ajustar la rosca con G95 (avance por
giro)
■ El precontrol se encuentra
desactivado.

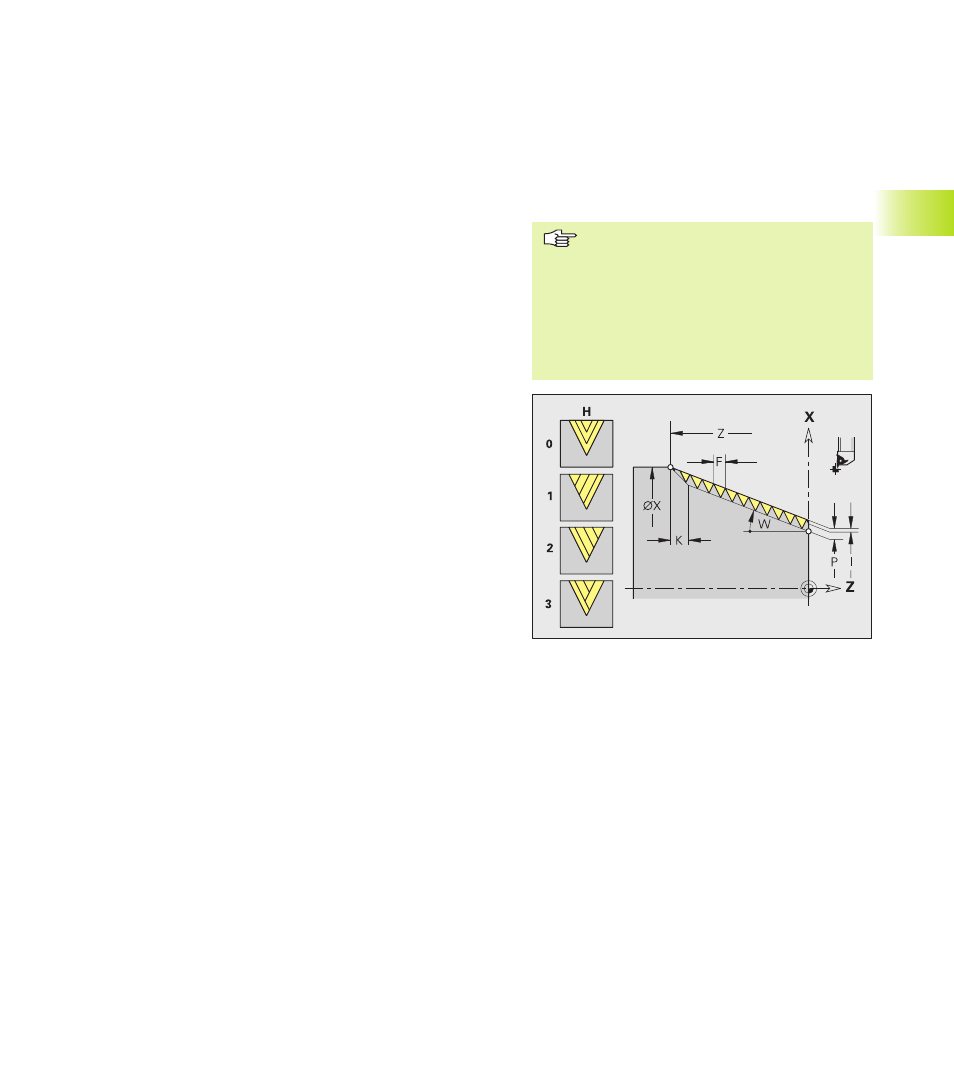

Ciclo de roscado simple G32
G32 mecaniza roscas sencillas en cualquier dirección y posición sin
control previo (roscados longitudinales, cónicos o transversales;
roscados interiores o exteriores). G32 determina la rosca
dependiendo del „Punto cero rosca”, „Profundidad de rosca” y
posición actual de la herramienta. La dirección de mecanizado
principal de la herramienta determina si el roscado es exterior o
interior.
Primer ajuste = „Resto“ de la división profundidad de rosca/
profundidad de corte
Parámetros
X, Z: Punto final de la rosca (medida del diámetro X)
F: Paso de roscado
P: Profundidad de la rosca
I: profundidad de corte máxima
B: Corte restante – por defecto: 0
■ B=0: división del „último corte” en corte 1/2-, 1/4-, 1/8- y
1/8
■ B=1: sin división de corte restante
Q: Número de recorridos en vacio después del último corte (para
reducir la presión de corte en la base de la rosca ) – por
defecto: 0
K: Longitud del recorrido por inercia - por defecto : 0
W: Angulo del cono (margen: –45° < W < 45°) – por defecto: 0;
posición del roscado cónico en relación al eje transversal o
longitudinal.
■ W>0: contorno ascendente (en la dirección del mecanizado)
■ W<0: contorno descendente
C: Ángulo inicial (el principio de rosca se encuentra definido a los
elementos del contorno no simétricos a la rotación) – por
defecto: 0
H: Tipo de desfase (desfase de las distintas aproximaciones para
suavizar los flancos de roscado) – por defecto: 0
■ H=0: sin desfase
■ H=1: desfase desde la izquierda
■ H=2: desfase desde la derecha
■ H=3: desbase alternativo derecha/izquierda
4.8 Ciclos de roscado
Desarrollo del ciclo
1 Se calcula la subdivisión del corte
2 se realiza un corte de roscado
3 retrocede en marcha rápida y se aproxima para el
siguiente corte
4 se repiten 2...3 hasta que esté acabada la rosca
5 se realizan los cortes en vacio
6 retrocede al punto de arranque
