CNC PILOT 4290 de HEIDENHAIN 393

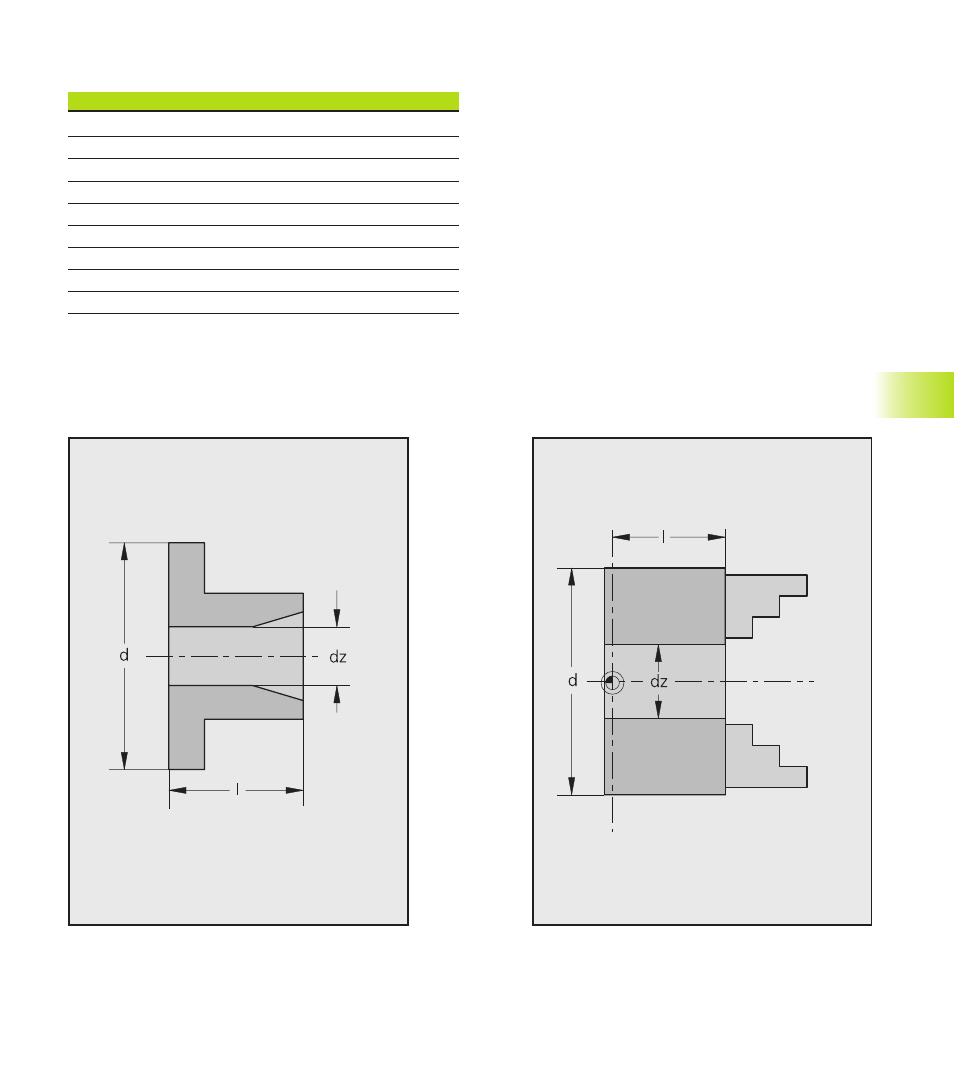

Mandril pinza portapiezas (tipo 110) Ejemplo: mandril de tres mordazas (tipo 130)
Código conexión de levas
Cuando se admiten sólo determinadas combinaciones de
mandriles y mordazas, esto se determina en el parámetro
”tope mord.”. Indicar el mismo código para el mandril y las
mordazas admitidas.
”tope mord.” = 0”: se admiten todas las mordazas.
8.2 Banco de datos del medio de sujeción
Mandril
Parámetros de mandril (tipo 1x0)
id.: número de identidad del mandril
disponib.: disponibilidad física (lista de palabras fijas)
tope mordaza: código ”conexión mordaza”
d: diámetro del mandril
l: longitud del mandril
d.s. máx (d1): diámetro de sujeción máximo
d.s. mín (d2): diámetro de sujeción mínimo
dz: diámetro de centraje
rpm máx.: revoluciones máximas (rpm)
