4 DIN PLUS 106
Modelo circular en la superficie envolvente G412-
Geo
G412 actúa sobre el taladro/figura definidos en la frase siguiente
(G310..315, 317).
Instrucciones de programación
■ Programar Taladro/Figura en frase continua sin punto central –
Excepción ranura circular: el „punto central del arco I, J“, se
añade a la posición del modelo (ver „
4.5.8 modelo circular con
ranuras circulares“).
■ El ciclo de fresado (sección MECANIZADO) llama, en la frase
siguiente, al taladro/figura - no a la definición del modelo.
Parámetros
Q:
Número de figuras
K: Diámetro del círculo
A: Angulo inicial – posición de la primera figura (referencia : eje Z
- por defecto: 0°
W: Angulo final – posición de la última figura (referencia: eje Z) –
por defecto: 360°
Cuando se programan ”Q, Z y C” los
taladros/figuras se distribuyen de forma
regular sobre toda la periferia.

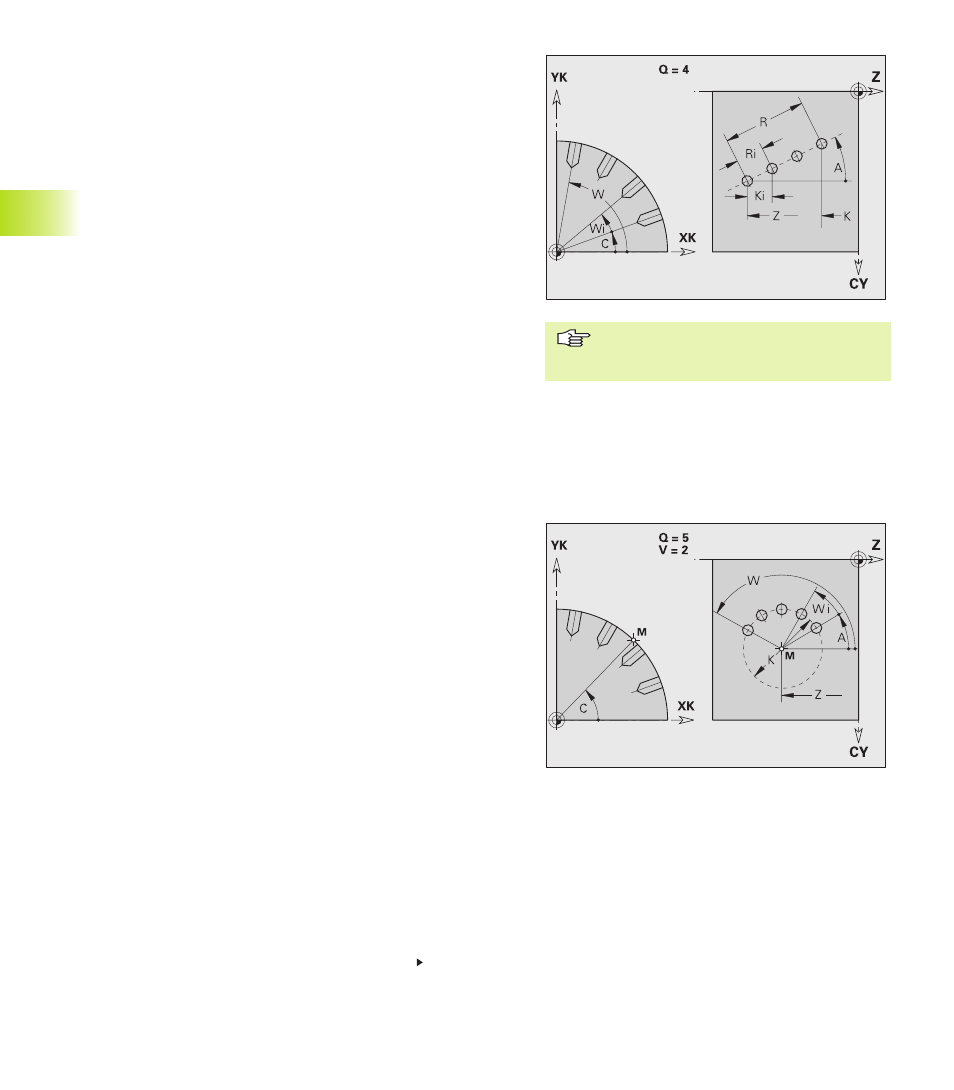

Modelo lineal sobre superficie cilíndrica G411-Geo
G411 actúa sobre el taladro/figura definidos en la frase siguiente
(G310..315, 317).
Instrucciones de programación
■ Programar taladro/Figura en frase continua sin punto central
■ El ciclo de fresado (sección MECANIZADO) llama, en la frase
siguiente, al taladro/figura - no a la definición del modelo.
Parámetros
Q:
Número de figuras – por defecto: 1
Z: Punto inicial
C: Punto inicial (ángulo inicial)
K: Punto final
W: Punto final (ángulo final)
Ki: Distancia entre figuras (en dirección Z)
Wi: Distancia del ángulo entre figuras
A: Angulo del eje longitudinal (ref.: eje Z – por defecto: 0°
R: Longitud total del modelo
Ri: Distancia entre figuras (distancia del modelo)
Continuación en la página siguiente
