6 TURN PLUS 298
Parámetros de transmisión en programa experto
con otro nombre

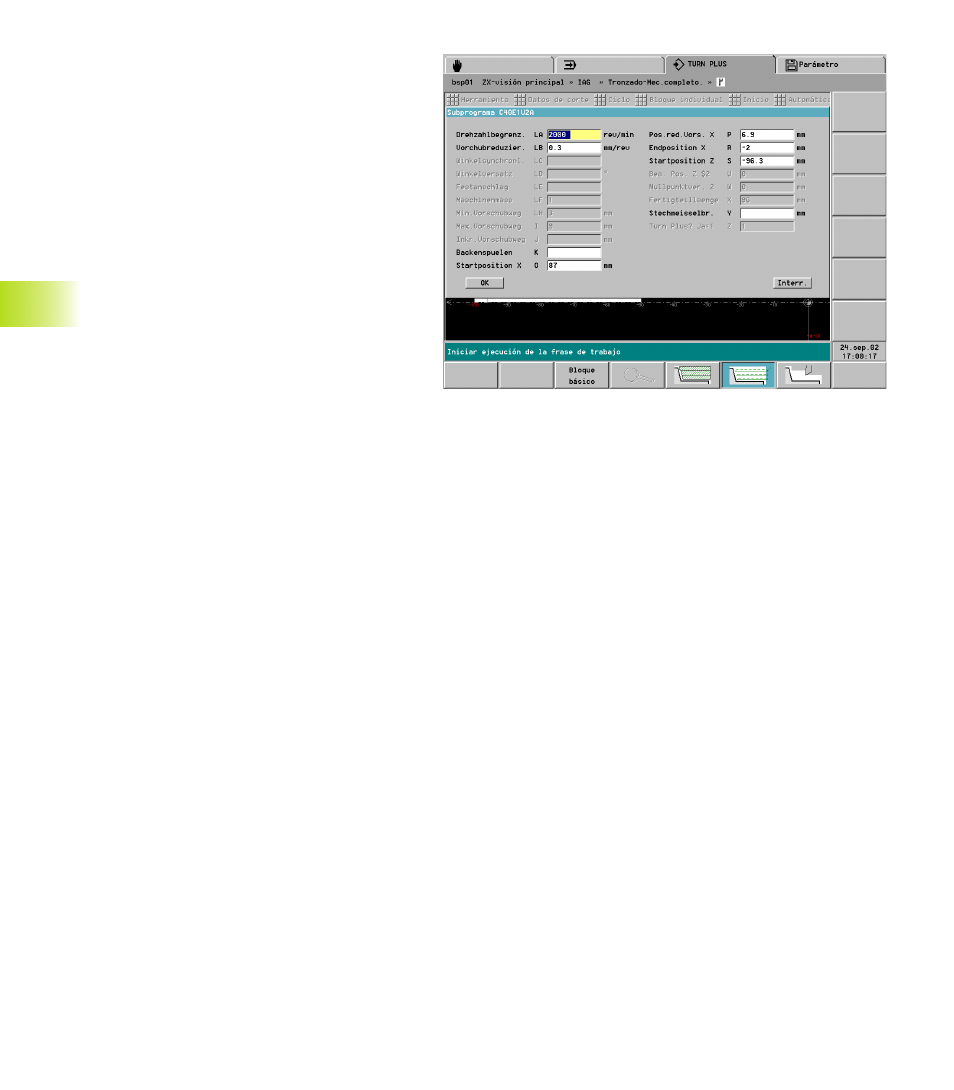

„Tronzar“ (ver dibujo)
Límite de velocidad (LA): para el proceso de
tronzado
Reducción de avance (LB): valor de reducción para
la „última parte“ del proceso de tronzado
Lavado de mordazas (K): ver modo de empleo de la
máquina
Posición inicial X (O): para el proceso de tronzado –
Valor propuesto: a partir de la descripción
de la pieza
Posición avance reducido X (P): a partir de esta
posición se desplaza con avance reducido
Posición final X (R): posición final durante el
tronzado
Posición inicial Z (S): para el proceso de tronzado –
Valor propuesto: elemento vertical de la
„Selección“
Anchura de cuchilla de tronzado (Y): anchura de corte
de la herramienta de tronzado
„Transmisión de la pieza“ (ver también „ 6.11
preparar – recambiar“)
Marcha de sincronización angular (LC):
■ 0: Marcha de sincronización angular
■ 1: marcha de velocidad sincronizada
Descentramiento angular (LD): en marcha de
sincronización angular
Tope fijo (LE):
■ 0: con desplazar a tope fijo
■ 1: sin desplazar a tope fijo
Medida de la máquina (LF): posición de recogida en
medida de la máquina n (n: 1..6)
Trayectoria de desplazamiento mímina (LH): para
„Desplazar a tope fijo“ (ver manual de la
máquina)
Trayectoria de desplazamiento máxima (I): para
„Desplazar a tope fijo“ (ver manual de la
máquina)
Incr. Trayectoria de desplazamiento (J): para
„Desplazar a tope fijo“ (ver manual de la
máquina)
Posición de mecanizado Z $2 (U): posición de
trabajo contracabezal – Valor de propuesta
Offset de punto cero p.e. a partir del
parámetro de máquina 1164 para el eje Z $1
(ver dibujo)
6.12 Generación del plan de trabajo interactivo (IAG)
Desplazamiento del punto cero (W): desplazamiento del punto cero
NC- (cálculo: distancia del punto de referencia mandril
hasta la arista tope mordaza de sujeción + longitud de la
pieza acabada)
Longitud de la pieza acabada (LF): a partir de la descripción de la
pieza
Con TURN PLUS (Z):
■ 1: preparar trabajar en el contracabezal (activar
conversión, desplazamiento del punto cero, etc.)
