3 Funcionamiento manual y automático 56
3.7 Supervisión de la carga
3.7.3 Editar valores límite
Con el ”parámetro de supervisión – editor” se
analiza el mecanizado de referencia y optimizan los
valores límite.
El CNC PILOT visualiza el nombre del programa de
los parámetros de supervisión cargados, en la línea
de encabezamiento.
Seleccionar: „Visualiz(ación) – Control de carga –
Edit“ (Modo de funcionamiento automático).
Submenú ”Parámetros de supervisión – Editor“:
■ Cargar punto del menú „Fichero (Actual) laden:
Parámetro de control del programa NC
seleccionado
■ „Cargar“ punto del menú:Parámetros de control
que se seleccionan
■ Punto del menú ”Edit”:visualizar y editar valores
límite.
■ Borrar punto del menú „valores de referencia“:
Borra los parámetros de control del programa NC
visualizado.
■ Auto: volver al menú automático
Edición de los parámetros de supervisión

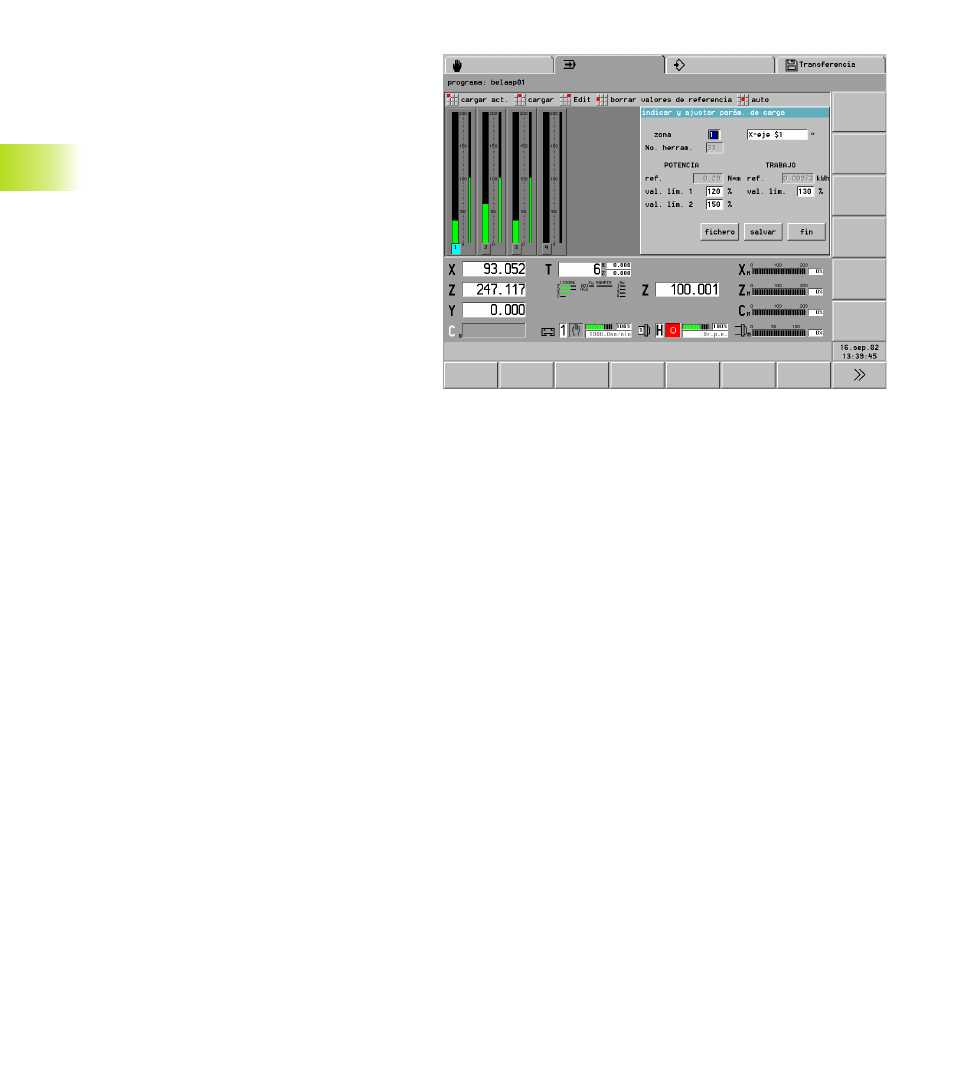

La ventana de diálogo ”visualización y ajuste de
parámetros de carga” prepara para su edición los
parámetros de ungrupo en una zona de supervisión.
El gráfico de barras representa todos los grupos de
la zona de control (barras anchas: valores de carga;
barras estrechas: valores de trabajo). El grupo
(agregado) seleccionado está marcado en color.
Se introducen las zonas de supervisión y se
selecciona el grupo. EL CNC PILOT visualiza los
valores de referencia, prepara los valores límite
„Carga“ y „Trabajo“ para la edición y visualiza la
herramienta (número T) „para información“.
Superficies planas de la ventana de diálogo
■ Guardar: memoriza los valores límite de este
grupo en esta zona.
■ Fin (o tecla ESC): se cierra la ventana de diálogo.
■ Fichero: conmuta al ”gráfico de líneas”. Condición
previa: que en el mecanizado de referencia se
memorizasen los valores de medición.
