CNC PILOT 4290 de HEIDENHAIN 75

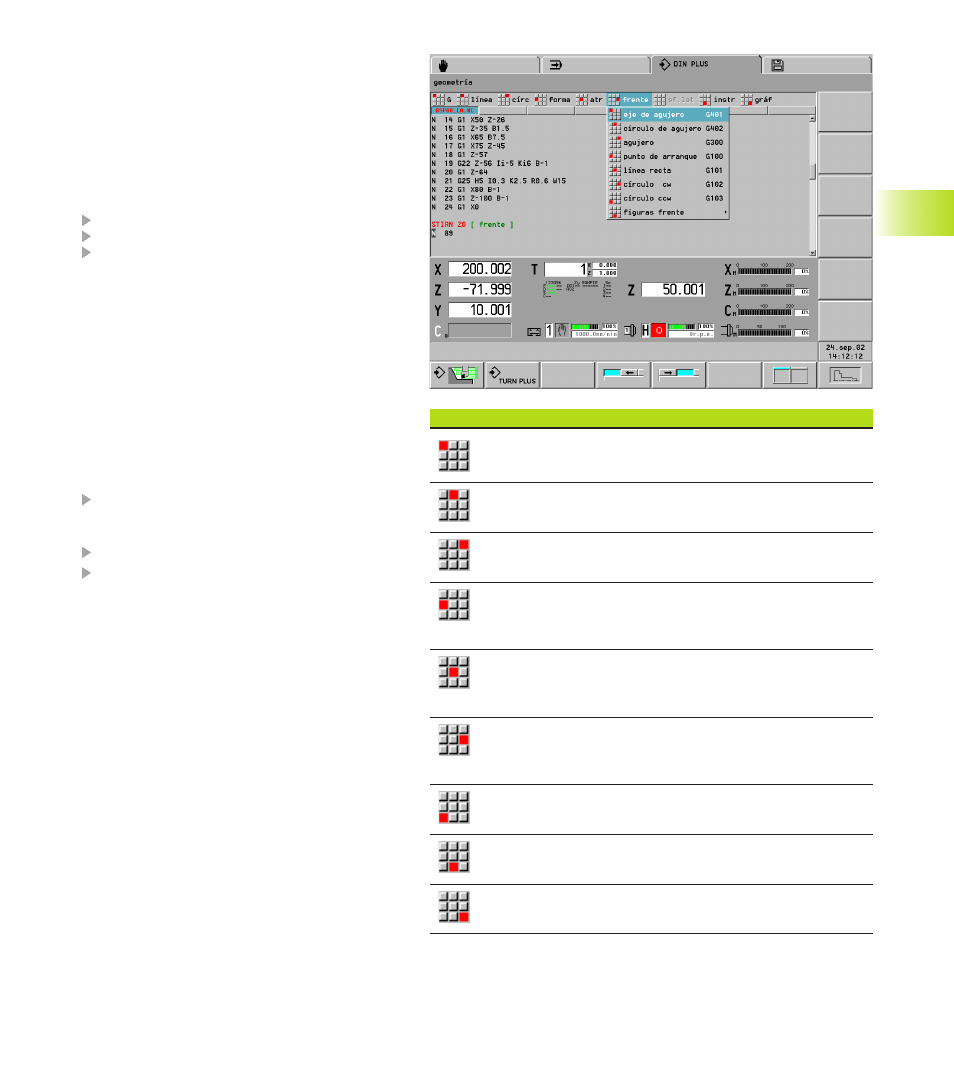

Submenú ”geometría”
G: introducción directa del número G / Llamada de la
lista G
Gerade: activa la ventana de diálogo G1-Geo
Círculoarco CW, CCW con medición del punto medio
incremental o absoluta
forma elementos de forma del contorno de torneado,
llamada a subprograma, ”plano de referencia” para
cajera/isla
atributos (comandos auxiliares) de la descripción del
contorno
frente: elementos básicos, figuras y modelos de la parte
frontal y de la parte posterior del contorno (mecanizado
con eje C)
sf.lat: elementos básicos, figuras y modelos de la
superficie lateral (envolvente) (mecanizado con eje C)
instrucciones para estructurar el programa e identificar
los apartados o secciones
gráfico: activa/actualiza el contorno en la ventana gráfica.
4.3.2 Menú ”geometría”
El submenú ”geometría” contiene funciones G e
”indicaciones” de las secciones PIEZA EN BRUTO y
PIEZA ACABADA.
Selección de funciones G:
■ Si se conoce el número G: seleccionar ”G” e
introducir el número
■ Si no se conoce el número G:
seleccionar ”G”
Activar softkey „CONTINUAR“
Seleccionar la función G de la lista „Número G“
■ ”Menú G”: seleccionar la función G en base al
menú
Grupo del menú ”instr(ucción)”:
■ palabras DIN PLUS – se llama a la lista con:
■ instrucciones para la estructuración del
programa
■ instrucciones para entradas/salidas
■ identificaciones de sección (apartados) para
contornos con eje C/Y
■ Variables – Introducir variables o expresión
matemática
■ S. FRONTAL, S. ENVOLVENTE, P. POSTERIOR
abre la ventana de diálogo para introducir la
”posición” del contorno (plano de referencia/
diámetro de referencia)
Introducir posición Z/Diámetro
El CNC PILOT añade la denominación de
sección debajo de la posición del cursor.
■ CONTORNO AUXILIAR – añade la denominación
de sección debajo de la posición del cursor.
■ Línea de comentario – Introducir comentario. El
comentario se realiza sobre la posición del cursor.
Punto del menú individual:
■ Gráfica – activa/actualiza contornos en la ventana
de gráficos.
4.3 El editor DIN PLUS
