6 TURN PLUS 244

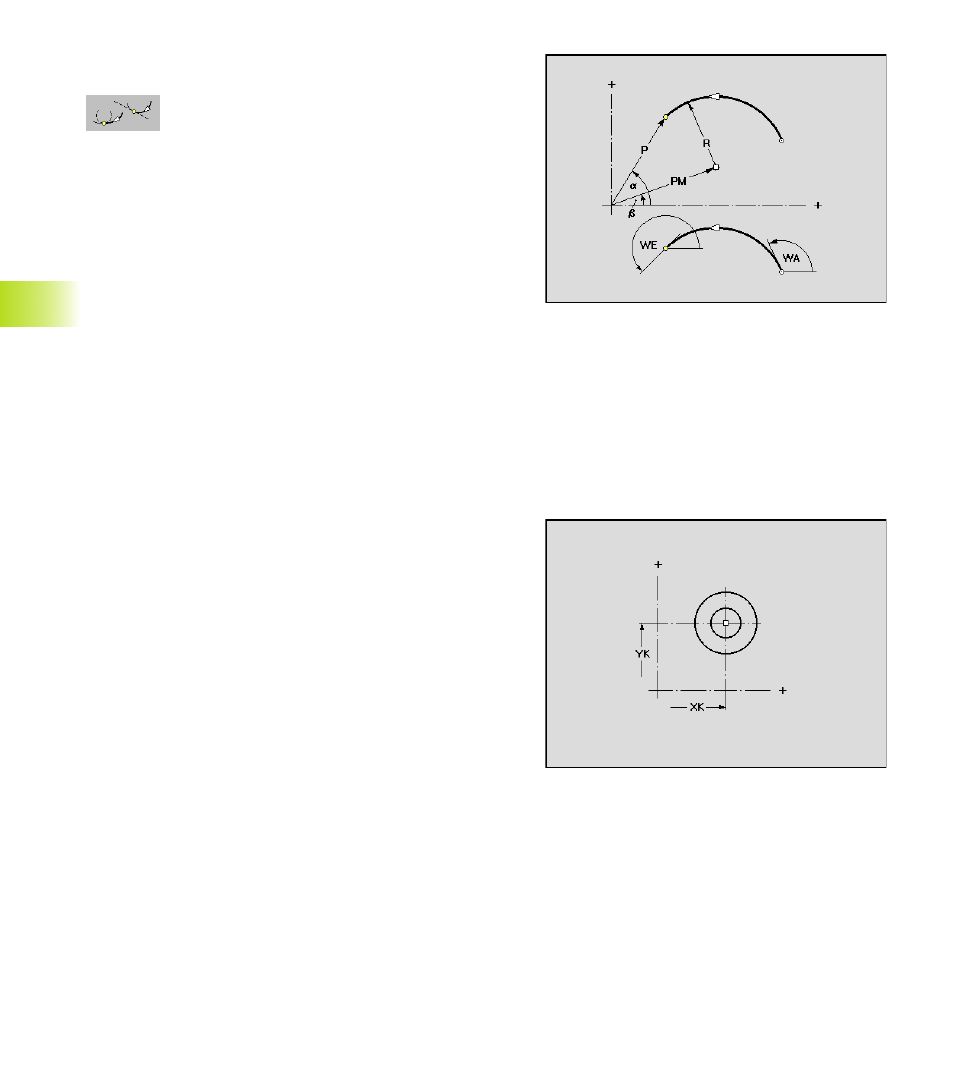

Otros parámetros
R:
Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
Parámetro „Ángulo“
WA:
Angulo entre el eje XK positivo y la tangente en el punto de
arranque del arco
WE: Angulo entre el eje XK positivo y la tangente en el punto
final del arco
WV: Angulo entre el elemento anterior y la tangente del punto
de partida del arco
WN: Angulo entre la tangente del punto final del arco y el
elemento siguiente
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
Taladro individual
Parámetro ”punto de referencia”
XK, YK: Punto central del taladro en coordenadas cartesianas
α
, PM: Punto central del taladro en coordenadas polares
(referencia ángulo
α
: eje XK positivo)
El ”taladro” puede contener los siguientes elementos:
■ centrado
■ taladrado con barrena hueca
■ avellanado
■ roscado
