1 Introducción y nociones básicas 8

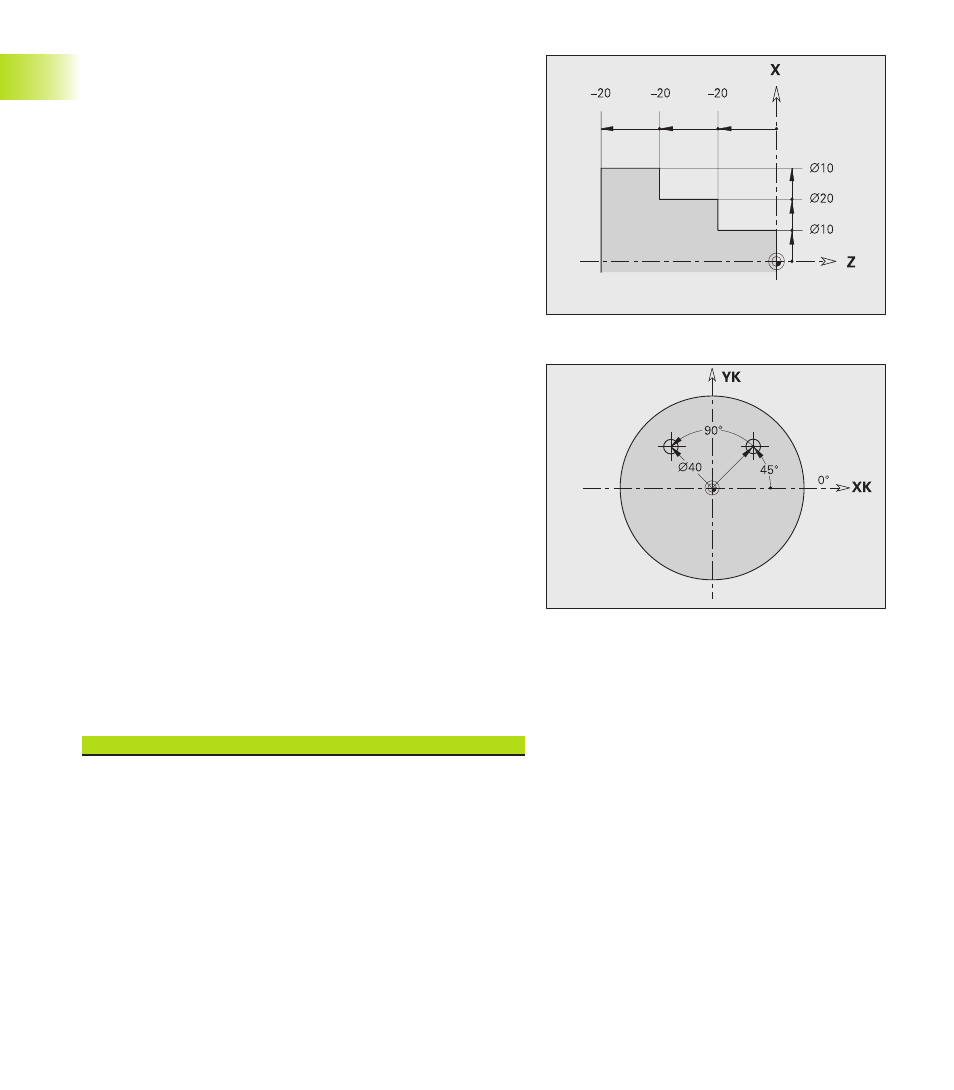

Coordenadas incrementales
Las coordenadas incrementales se refieren a la última posición
programada. Las coordenadas incrementales indican la cota entre la
última y la siguiente posición. Cada posición de una pieza está
determinada claramente mediante coordenadas incrementales.
Coordenadas polares
La indicación de posiciones en la superficie frontal y en la
superficie lateral (o cilíndrica) se puede programar tanto en
coordenadas cartesianas como en coordenadas polares.
En una acotación en coordenadas polares, se determina claramente
una posición sobre la pieza mediante el diámetro y el ángulo.
Las coordenadas polares pueden ser absolutas o incrementales.
Unidades métricas
El CNC PILOT puede programarse y manejarse en sistema
”métrico” o ”en pulgadas”. Las unidades métricas de la tabla son
válidas para las programaciones y visualizaciones.
Medidas métrica pulgadas
Coordenadas mm pulgadas
Longitudes mm pulgadas
Angulos grados grados
Revoluciones rpm rpm
Velocidad de corte m/min pies/min
Avance por vuelta (revolución) mm/vuelta pulg./vuelta
Avance por minuto mm/min pulg./min
Aceleración m/s 2 pies/s 2
