6 TURN PLUS 226
6.3.7 Funciones auxiliares para la programación de
elementos
Grupo del menú ”borrar”
■ Borrar elemento/zona: borra el último elemento del contorno
programado.
Seleccionar ”elemento/zona”
TURN PLUS marca el último elemento
Seleccionar mediante softkey la sección del contorno y
confirmar – se borra la sección del contorno
■ Elementos no solucionados: borra inmediatamente todos los
elementos no completos del contorno.
■ Sección: borra todo el contorno.
Grupo del menú ”punto cero”
■ Desplazar: desplaza el punto cero del sistema de coordenadas
■ a una posición indicada (absoluta)
■ según el valor indicado (incremental)
■ retroceder: vuelve a fijar el punto cero del sistema de
coordenadas a la posición programada en una cota programada
en origen.
6.3 Descr
ipción de la pieza
Continuación en la página siguiente
Grupo del menú ”duplicar”

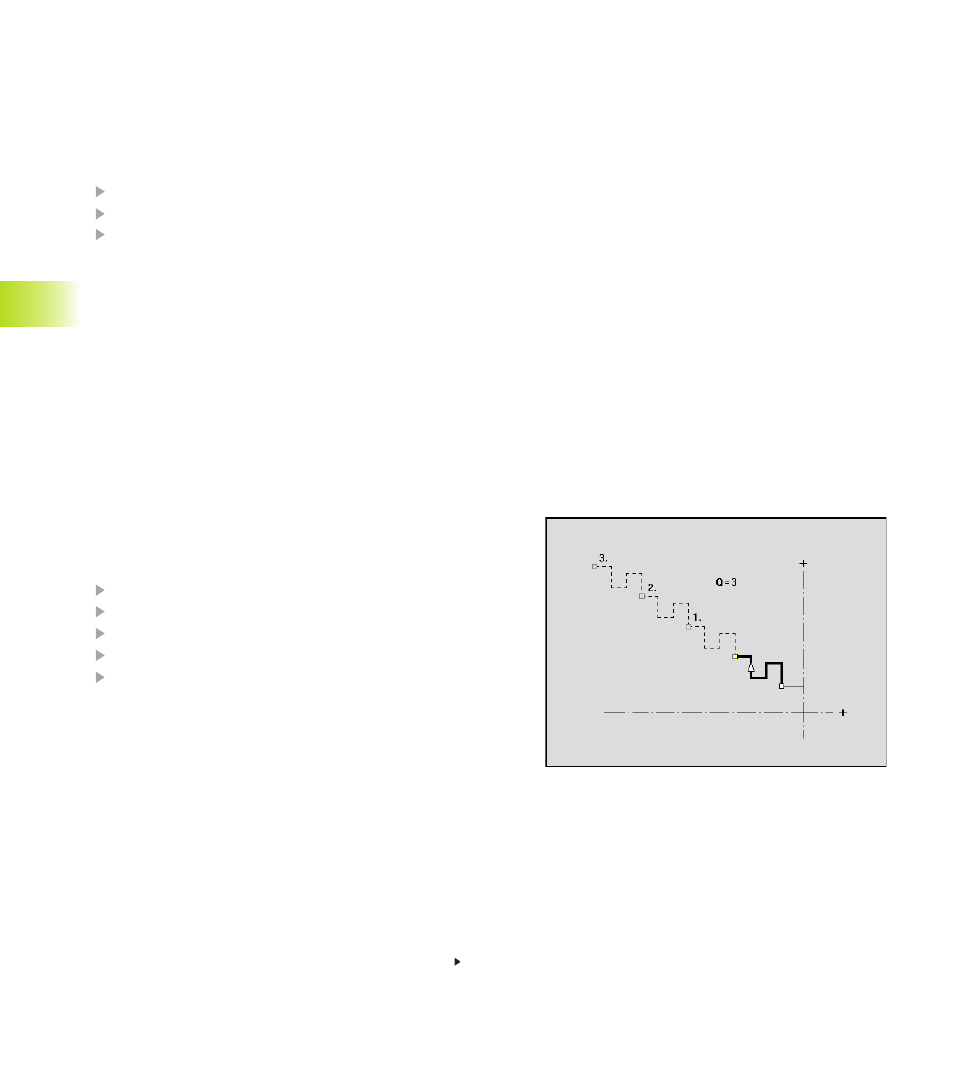

■ Serie – lineal: duplica la zona del contorno seleccionada y la
”coloca” n veces en el contorno.
Seleccionar ”serie - lineal”
TURN PLUS marca el último elemento
Seleccionar y confirmar la selección del segmento del contorno
Introducir ventana de diálogo „reproducir en serie lineal“
TURN PLUS amplia el contorno
Parámetro (ventana de diálogo „reproducir en serie lineal")
Q:
Cantidad (del corte del contorno se duplica Q-veces)
