CNC PILOT 4290 de HEIDENHAIN 229
6.5 Contorno de pieza mecanizada
6.5.1 Elementos del contorno básico
Los parámetros que reconoce el TURN PLUS no se consultan - los
campos de entrada se encuentran bloqueados. Ejemplo: en tramos
horizontales o verticales se modifica sólo una de las coordenadas y
el ángulo se fija a partir de la dirección del elemento.
El tipo de medida se ajusta mediante softkey (ver tabla).
6.5 Cont
or
no de pieza mecanizada

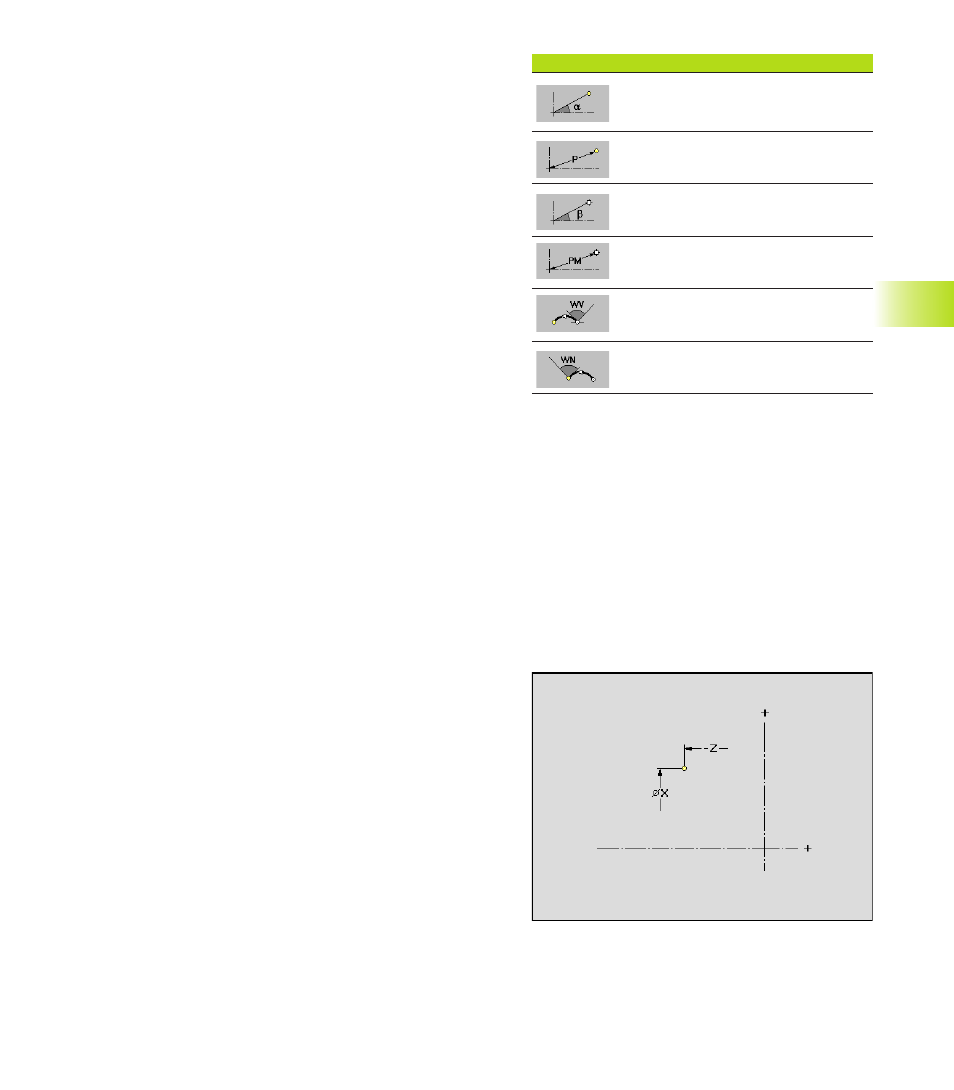

Softkeys „Medición elementos del contorno“
Medición polar del punto final: ángulo
α
Medición polar del punto final: radio
Medición polar del punto medio:
ángulo
β
Medición polar del punto medio: radio
Ángulo al elemento anterior
Ángulo al elemento posterior
Punto de partida del contorno
Con contorno se determina el punto de arranque.
Parámetros
X, Z:
Punto inicial del contorno
P,
α
: punto inicial del contorno en coordenadas polares
(referencia ángulo
α
: eje Z positivo)
