4 DIN PLUS 156

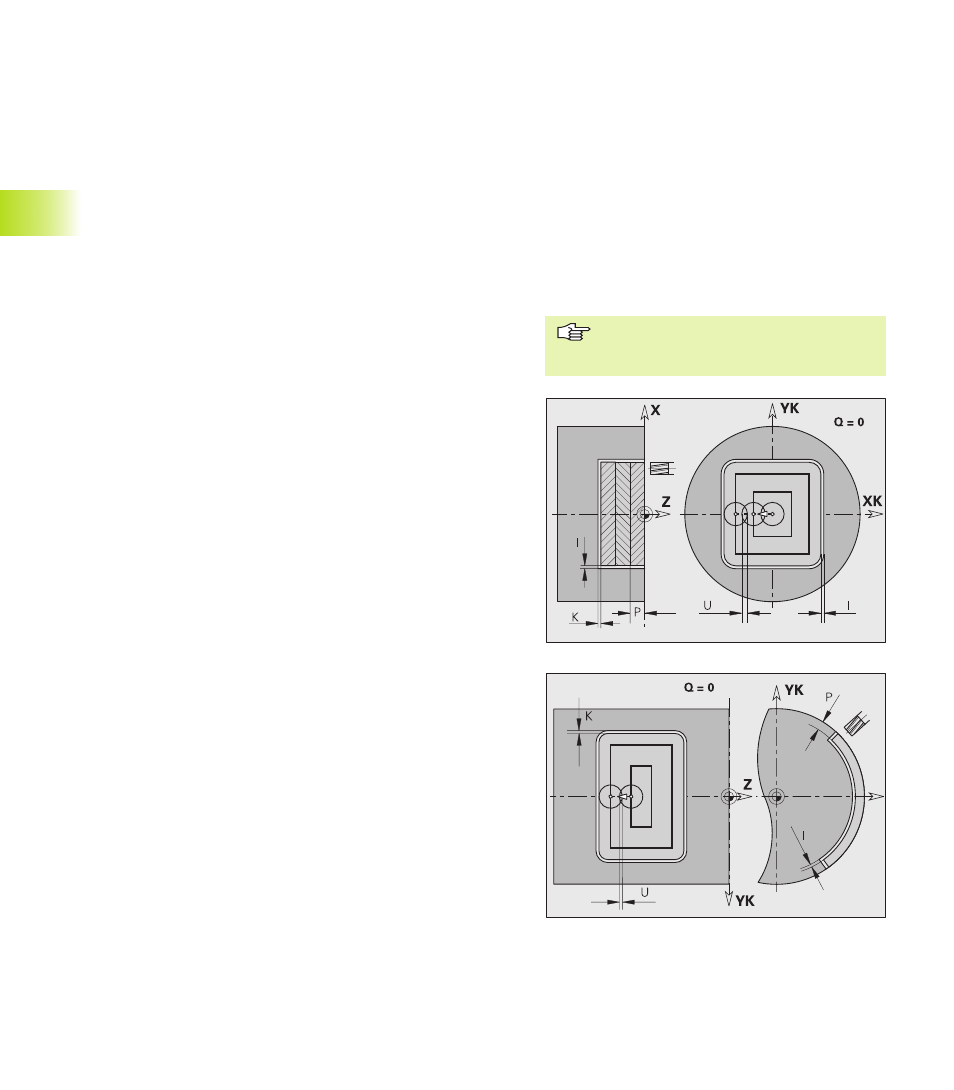

Fresado de cajeras (escotaduras), desbaste G845
G845 desbasta un contorno cerrado y figuras de la sección del
programa:
■ FRENTE
■ PARTE POSTERIOR
■ SUPERFICIE ENVOLVENTE
La dirección de fresado se modifica con el ”sentido de giro H”, la
”dirección del mecanizado Q” y el sentido de giro de la fresa (véase
tabla G846).
Parámetros
NS:
Número de frase – referencia a la descripción del contorno
P: Profundidad de fresado (máxima) (aproximación en el plano de
fresado)
I: Demasía en dirección X
K: Demasía en dirección Z
U: Factor de solapamiento (mínimo) - solapado de las trayectorias
de fresado (solapado = U*diámetro de la fresa) – por defecto:
0,5
V: Factor de sobrepaso (rebose) – no tiene significado en el
mecanizado con el eje C
H: Sentido de rotación del fresado ”dirección” – por defecto: 0
■ H=0: a contramarcha
■ H=1: sentido sincronizado
F: Avance de aproximación (para aproximación en profundidad) –
por defecto: avance activado
E: Avance reducido para elementos circulares – por defecto:
avance actual
J: Plano de retroceso – por defecto: volver a la posición inicial
■ lado frontal o posterior: posición de retroceso en dirección Z
■ Superficie lateral: posición de retroceso en dirección X
(medida de diámetro)
Q: Dirección del mecanizado – por defecto: 0
■ Q=0: del interior al exterior
■ Q=1: del exterior al interior
Con eje Y: véase modo de empleo ”CNC PILOT 4290 con eje Y”
Las demasías se tienen en cuenta en
G845 (G57: dirección X, Z; G58: demasía
equidistante en el plano de fresado).
4.1
1
Ciclos de fr
esado
Ejecución del ciclo
1 La posición de arranque (X, Z, C) es la posición
anterior al ciclo
2 Se calcula la subdivisión de corte (planos de
fresado-aproximaciones, profundidades de
fresado-aproximaciones)
3 Desplazamiento a la distancia de seguridad y
aproximación a la primera profundidad de fresado
4 Fresado de un plano
5 Se retira a la distancia de seguridad y se aproxima
para la siguiente profundidad de fresado
6 Se repiten 4...5, hasta que se ha fresado la
superficie completa
7 Retrocede según el ”plano de retroceso J”
