4.3 El editor DIN PLUS
■ Llamada L-externa – (ver „ 4.16 subprogramas“)
Seleccionar subprograma y activar RETURN
introducir el ”parámetro de transmisión”
el CNC PILOT registra la llamada del
subprograma
■ Llamada L interna – (ver „ 4.16 subprogramas“)
introducir el ”nombre del subprograma (nº de
frase con la cual comienza el subprograma)
introducir el ”parámetro de transmisión”
el CNC PILOT registra la llamada del
subprograma
■ Línea de comentario
Introducir comentario – el comentario se inserta
en la parte superior de la posición del cursor.
■ Selección de documentos – Selección de los
documentos disponibles. Condición: el fabricante
de la máquina ha definido documentos
■ Plano de trabajo – „reúne“ todos los comentarios
que comienzan con „// ...“ y los presenta en la
sección MECANIZADO. De este modo se obtiene
un resumen de las funciones del programa
principal NC y del subprograma NC existente.
Punto del menú:
■ Gráfica – activa/actualiza contornos en la ventana
de gráficos.

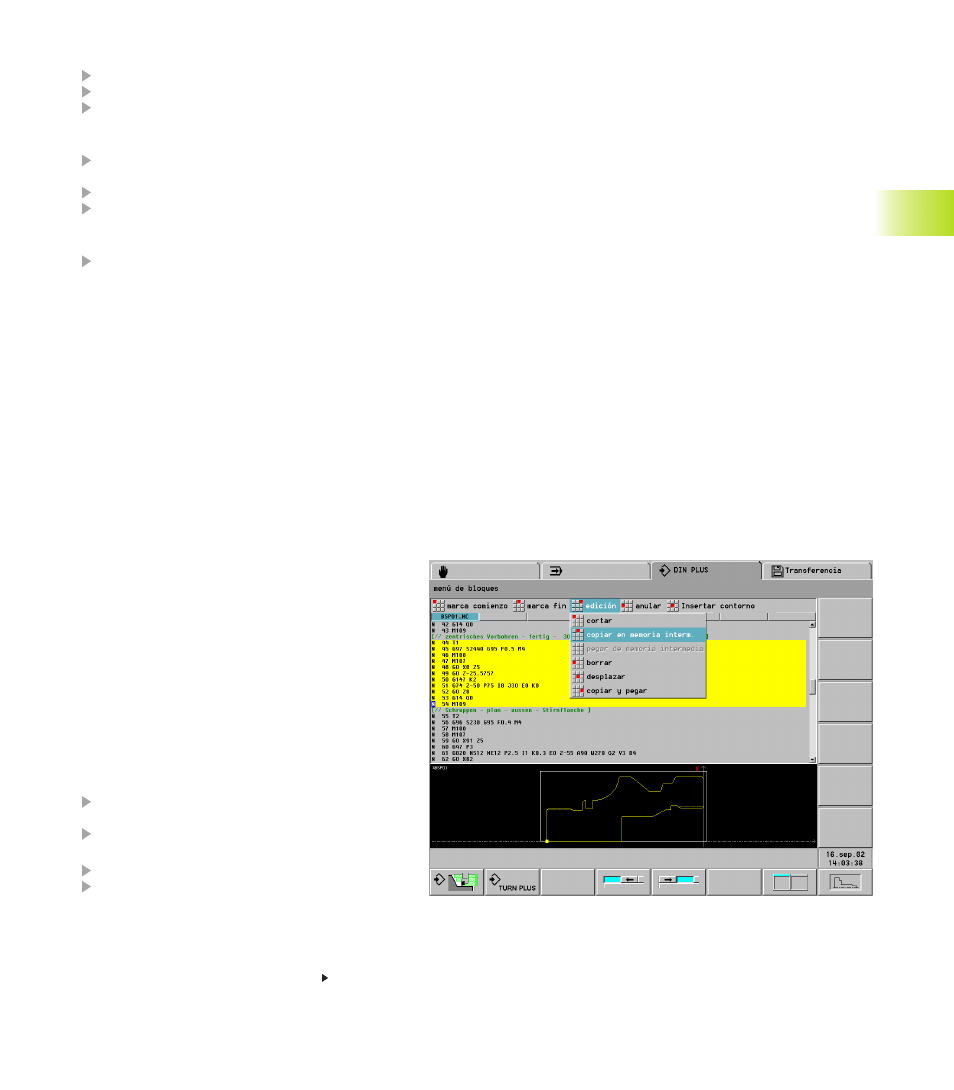

4.3.4 Menú de bloques
Los ”bloques NC” (varios registros NC sucesivos)
se pueden borrar, desplazar, copiar o intercambiar
entre programas NC.
Un bloque NC se define ”marcando” el inicio y el
final del mismo. A continuación se selecciona
”edición”.
Para que los bloques se puedan intercambiar
entre programas NC, se memorizan en la
”memoria intermedia”. A continuación se introduce
el bloque en la memoria intermedia. Un bloque
permanece en la memoria intemedia hasta que se
sobreescribe con un nuevo bloque.
Puntos del menú individuales:
■ Marcar comienzo
posicionar el cursor sobre el ”comienzo del
bloque”
confirmar con ”marca comienzo”
■ Marcar final
posicionar el cursor sobre el ”final del bloque”
confirmar con ”marca fin”
Continuación en la página siguiente
