6 TURN PLUS 296
Tronzar
El tronzado se lleva a cabo con el Programa experto que se
encuentra introducido en el parámetro de mecanizado 21 – „UP
100098“. Los programas expertos los instala el fabricante de la
máquina. Por esta razón es posible que existan variaciones en los
parámetros descritos siguientes. Asegurarse según el programa
experto o según el manual de la máquina del significado del
parámetro y del desarrollo del programa experto.
El TURN PLUS determina los parámetros si es necesario y los
introduce como valores de prueba. Comprobar o añadir las
entradas.

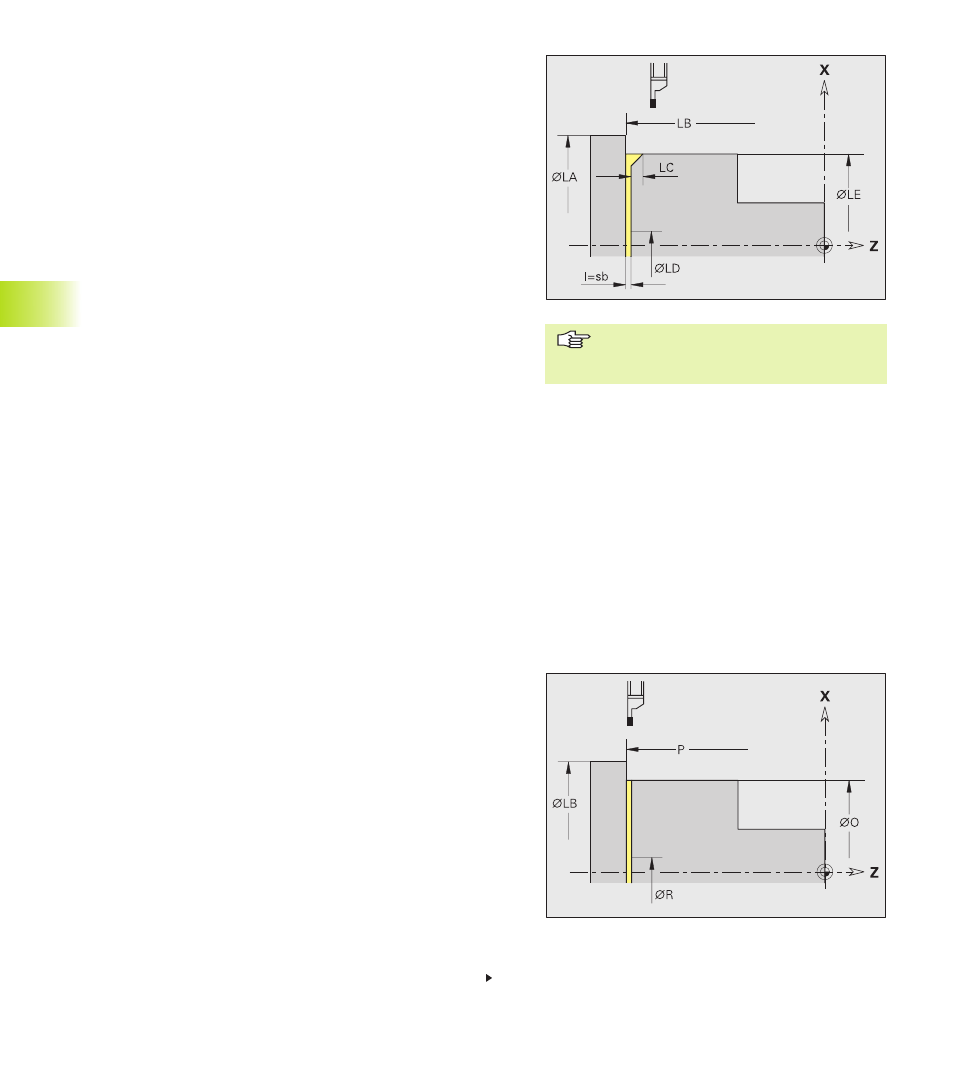

Parámetros
Diámetro de la barra (LA):
Punto de arranque en Z (LB): TURN PLUS acepta la posición calcula
en la selección de la zona
Bisel/redondeo (LC):
■ < 0: anchura del bisel
■ > 0: radio de redondeo
Reducción del avance a partir de X (LD): para el „último tramo“ (el
„avance reducido“ se fija en el programa experto)
Diámetro de pieza acabada (LE): para determinar la posición del
bisel/redondeo
Diámetro interior (LF): el programa experto se desplaza a partir de
esta posición, para garantizar un tronzado seguro
■ = 0: en una „pieza completa“
■ > 0: en un tubo
Distancia de seguridad (LH): para posición de arranque X
Anchura de cuchilla (I): por lo general no se valora
Seleccionar zona de desplazamiento:
Elemento vertical, en el que se debe
tronzar – y el chaflán/redondeo.
6.12 Gener
ación int
er
activ
a del plan de tr
abajo (IA
G
)
Continuación en la página siguiente
„Tronzar“ Parámetro
Tronzar y transferir contornos
TURN PLUS activa un Programa experto (a partir del parámetro de
mecanizado 21) para tronzado y para la emisión de la pieza. El
programa experto que se va a utilizar depende de la entrada „1.
sujeción cabezal .. – 2ª sujeción cabezal ..“ en la cabecera del
programa :
■ el mismo cabezal (recambio manual): entrada de „UP-AB-
HAND“
■ diferentes cabezales (fijación de la pieza en el contracabezal):
entrada de „UP-UNCOMPLA“
El fabricante de la máquina pone a disposición programas expertos.
Por esta razón pueden producirse variaciones en los parámetros
descritos siguientes. Asegurarse según el programa experto o
según el manual de la máquina del significado del parámetro y del
desarrollo del programa experto.
