CNC PILOT 4290 de HEIDENHAIN 243

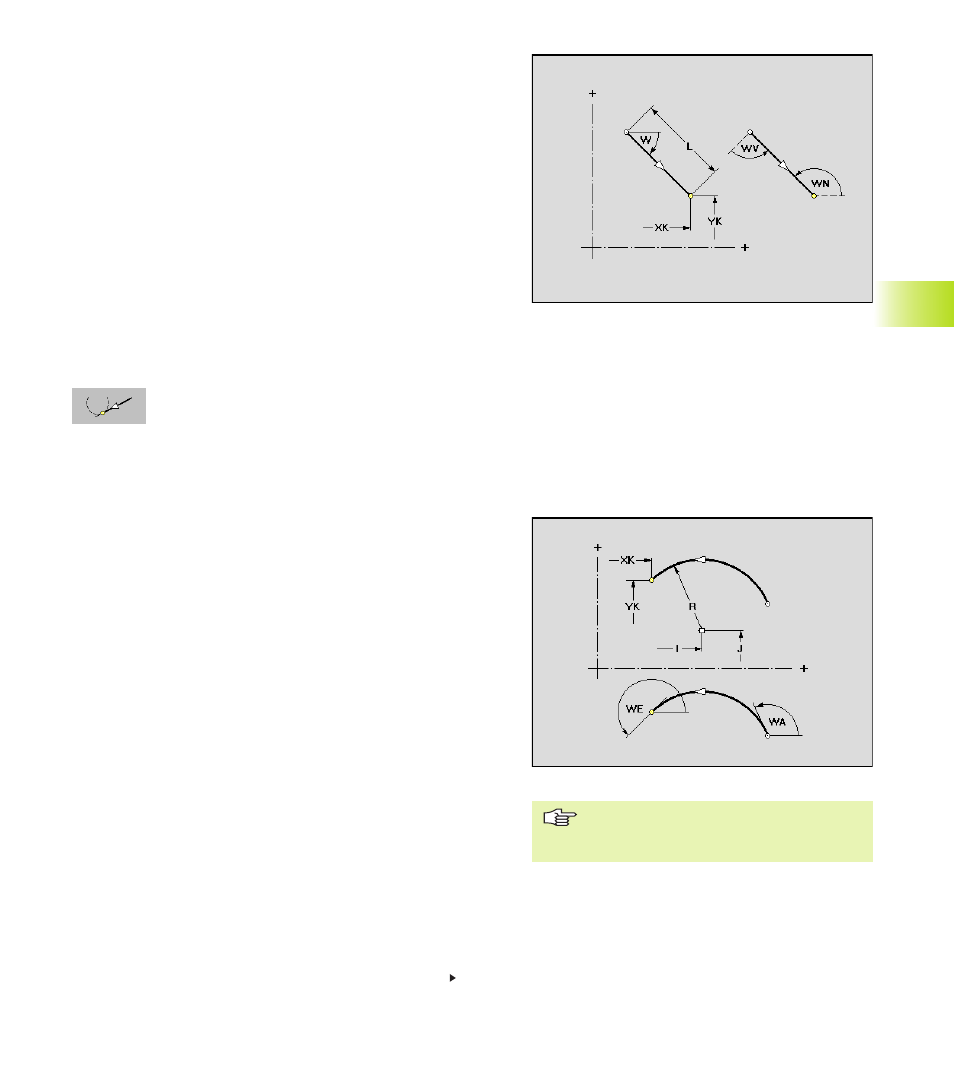

Trayectoria en contorno frontal/posterior
Seleccionar la dirección del tramo según el símbolo del menú y
medir el tramo.
Parámetros
XK, YK: Punto final en coordenadas cartesianas
XKi, YKi: distancia del punto inicial al punto final
P, a: Punto final en coordenadas polares (ángulo de referencia a:
eje XK positivo)
W: Angulo de la trayectoria (referencia: véase figura auxiliar)
WV: Angulo al elemento anterior
WN: Angulo al siguiente elemento
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
L: Longitud de la trayectoria
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
El punto final no puede coincidir con el
punto de partida (no es un círculo
completo).
6.6 Cont
or
nos del eje C
Continuación en la página siguiente
Arco de círculo en la superficie frontal/posterior
Seleccionar el sentido de giro del arco dependiendo del símbolo
del menú y medir el arco.
Parámetros del punto final del arco
XK, YK: Punto final en coordenadas cartesianas
XKi, YKi: Distancia del punto inicial al punto final
P, a: Punto final en coordenadas polares (referencia angular a:
eje XK positivo)
Pi, ai: Punto final polar, incremental (Pi: distancia lineal del punto
inicial al punto final; Referencia ai: ángulo entre la línea
prevista en el punto inicial, paralela al eje XK, y la línea
punto inicial-punto final)
Parámetros del punto medio del arco
I, J:
Punto final en coordenadas cartesianas
Ii, Ji: Distancia del punto inicial al punto final en dirección XK-,
YK.
b, PM: punto central en coordenadas polares (referencia ángulo b:
eje XK positivo)
bi, PMi: Punto central en coordenadas polares, incrementales (PMi:
distancia lineal entre el punto inicial y el punto central;
referencia bi: ángulo entre la línea imaginaria del punto
inicial paralela al eje X y la línea del punto inicial al punto
central)
