CNC PILOT 4290 de HEIDENHAIN 359
7.5 P
arámetr
os de mecanizado

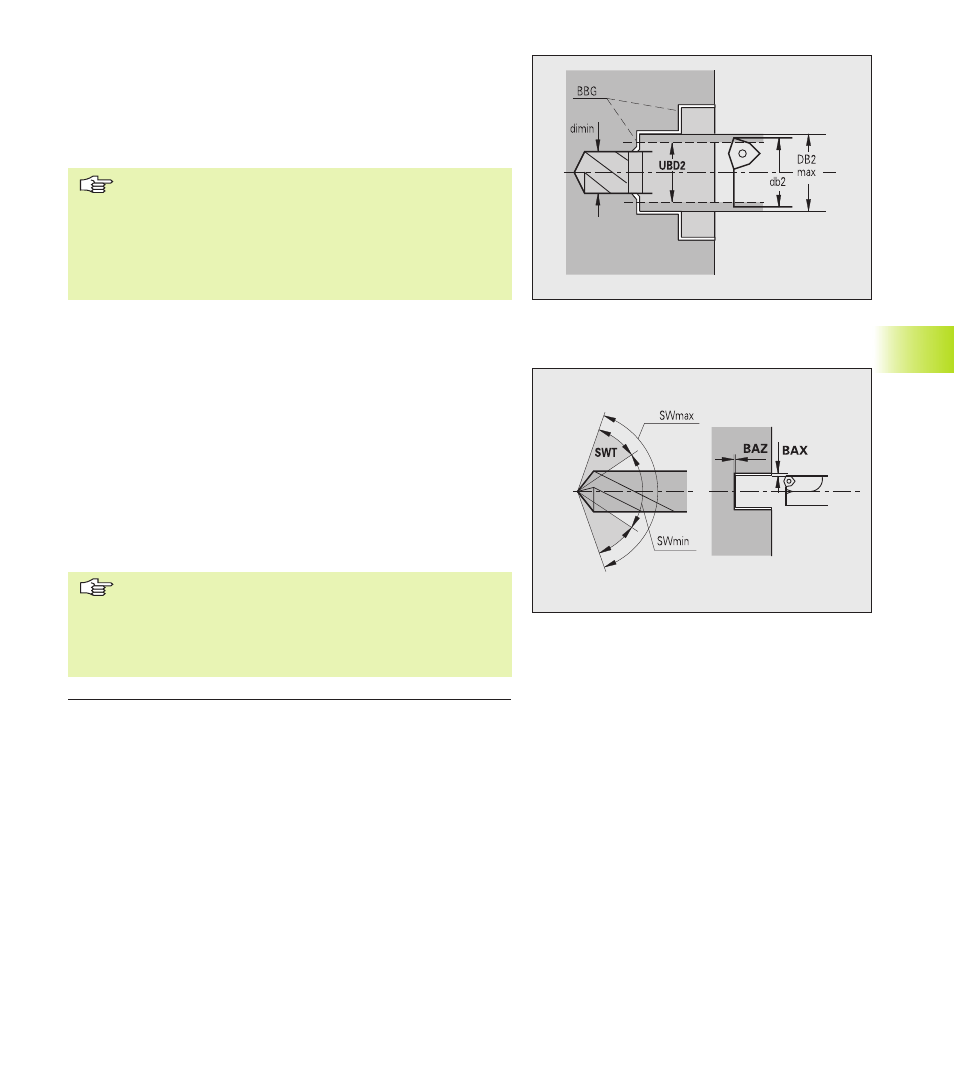

Denominaciones:
■ db1, db2: diámetro del taladro
■ DB1max/DB2max: diámetro interior máximo 1./2. paso del
taladro
■ dimin: diámetro interior mínimo
■ BBG – elementos del límite de taladro: elementos de contorno,
cortados por UBD1/UBD2
■ UBD1/UBD2 no poseen ningún significado, cuando el
mecanizado principal „pretaladrado de centraje“ se fija
con el submecanizado „taladro de acabado“ (ver „
6.12.2
proceso de mecanizado“).
■ Condición previa: UBD1 > UBD2
■ UBD2 debe permitir un mecanizado interior sucesivo
con vástagos de perforación.
■ Tolerancia ángulo de la punta [SWT] – cuando el elemento de
limitación de taladrado es una inclinación, TURN PLUS busca
preferentemente un taladro en espiral con el ángulo de la punta
adecuado.
SWT: desviación admisible del ángulo de la punta
Si no existe un taladro en espiral adecuado, se realiza el
pretaladrado con un taladro de placa reversible.
■ Diámetro demasía de taladrado [BAX] – Diámetro de
mecanizado sobre diámetro de taladrado (dirección X - medida del
radio).
■ Profundidad demasía de taladrado [BAZ] – Demasía de
mecanizado sobre profundidad de taladrado (dirección Z).
BAZ no debe cumplirse, cuando
■ es imposible realizar un mecanizado de acabado
interior debido a un diámetro demasiado pequeño.
■ En los taladrados ciegos en el nivel de taladrado de
acabado se tiene
„dimin < 2* UBD2“ ist.
