CNC PILOT 4290 de HEIDENHAIN 307
6.12.9 Tipo de mecanizado: fresado
Resumen: tipo de mecanizado: fresado
■ Fresar contorno – desbastar, acabar (G840)
■ Fresar superficies – desbastar (G845), acabar (G846)
■ Desbarbar (G840)
■ Grabar (G840)
■ Fresar automáticamente – desbastar, acabar
Continuación en la página siguiente
6.12 Gener
ación int
er
activ
a del plan de tr
abajo (IA
G
)

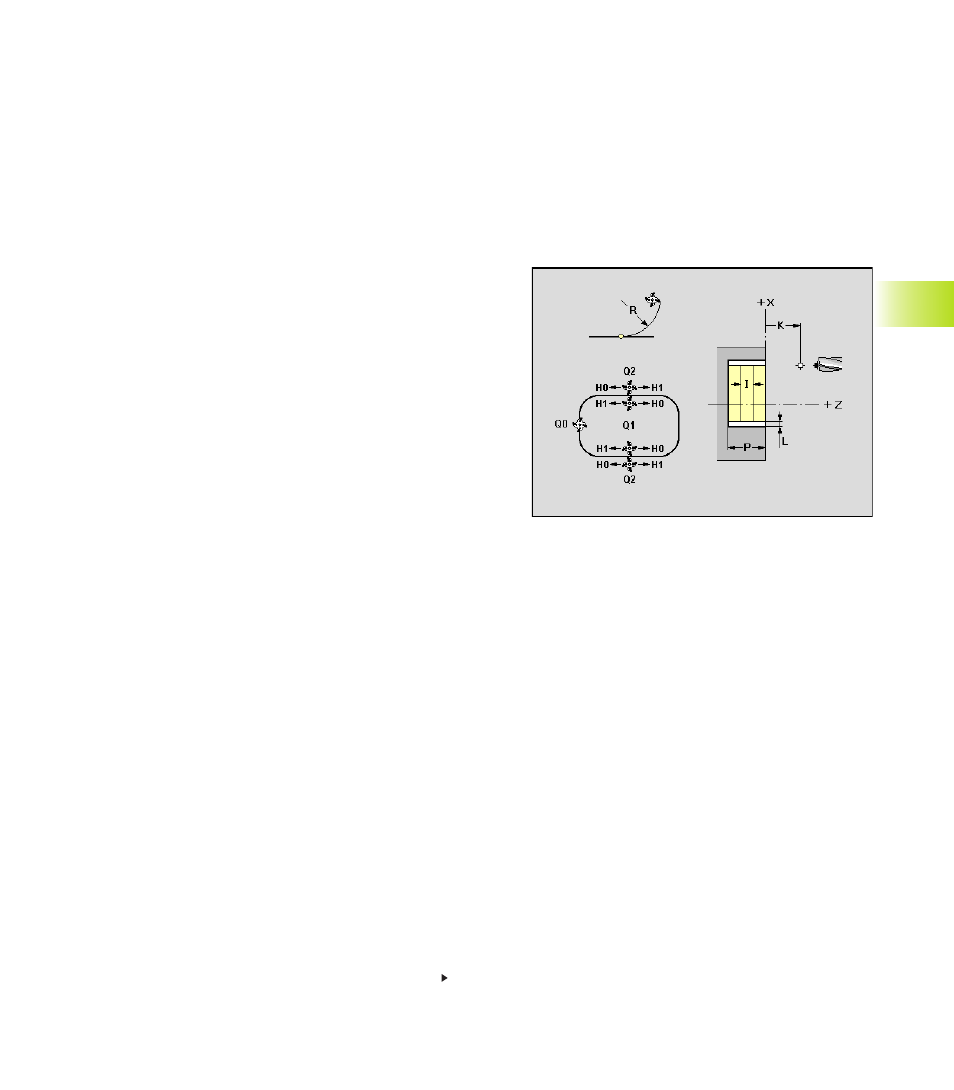

Fresado de contorno – Desbastar/Acabar, Rebabar
(G840)
Fresar contorno y Rebabar mecanizan figuras „contornos libres“
(contornos abiertos o cerrados) de los planos de referencia:
■ FRENTE
■ PARTE POSTERIOR
■ SUPERFICIE ENVOLVENTE
La Medida L „desplaza“ el contorno de fresado en la dirección dada
con „lugar de fresado Q“:
■ Q=0: se ignora la sobremedida
■ Q=1 (contorno cerrado): reduce el contorno
■ Q=2 (contorno cerrado): aumenta el contorno
■ Q=3 (contorno abierto): desplazamiento derecha/izquierda –
dependiendo de la dirección de mecanizado
Parámetros
K:
Plano de retroceso – por defecto: vuelve a la posición inicial
■ Lado frontal/lateral: posición de retroceso en dirección Z
■ Superficie lateral: posición de retroceso en dirección X
(medida de diámetro)
Q: Lugar de fresado
■ Q=0 contorno: punto medio de fresado en el contorno
■ Q=1(fresado)interior – contorno cerrado
■ Q=2 (fresado)exterior – contorno cerrado
■ Q=3 izquierda/derecha del contorno (referencia: dirección
de mecanizado) – contorno abierto
H: Dirección de marcha de fresado
■ H=0: marcha contraria
■ H=1: marcha sincronizada
R: Radio de entrada
■ R=0: arrancar directamente el elemento del contorno
■ R>0: radio de entrada/de salida, que se une tangente al
elemento del contorno
■ R<0 en esquinas interiores: radio de entrada/de salida,
que se desplaza tangencial al elemento del contorno
■ R<0 en esquinas exteriores: el elemento del contorno
arranca/se para tangente/lineal
