6.3.5 Programación de contornos en el
eje C
Las formas estándar se definen con Figuras, figuras
asignadas regularmente lineales o circulares o
taladros en Modelos. La descripción de contornos
complejos se realiza mediante los elementos
básicos trayectorias lineales y arcos.
Modelo
■
modelo de agujero lineal (modelo de taladros)
■
modelo de agujero circular (modelo de taladros)
■
modelo de figura lineal (contornos de fresado)
■
modelo de figura circular (fresado de contornos)
■
taladro individual
Figuras
■
Círculo (círculo completo)
■
Rectángulo
■
Polígono
■
ranura lineal
■
ranura circular
Los modelos y las figuras se posicionan en la
■
Superficie frontal (mecanizado de eje C)
■
Superficie lateral (mecanizado de eje C)
■
Retroceso (mecanizado de eje C)
Ajustar/seleccionar el plano de referencia
El plano de referencia (la ventana seleccionada) se
encuentra señalada con un marco de color. TURN
PLUS se refiere a todas las actividades de esta
ventana.
Activar otros planos de referencia (ventana):
Ajustar la 1. configuración de la ventana
Seleccionar „Configuración – Modificar – Vistas“
(Menú principal)
Marcar la ventana (ventana de diálogo
„Configuración de la ventana“)
Volver al „Menú principal“
Seleccionar ”pieza - pieza acabada”
Seleccionar ventana: „página adelante/atrás“
2ª ventana seleccionar (plano de referencia)
Seleccionar la ventana „Contorno giratorio“
Seleccionar modelo/Figura (Submenú „Modelo/
Figuras“)

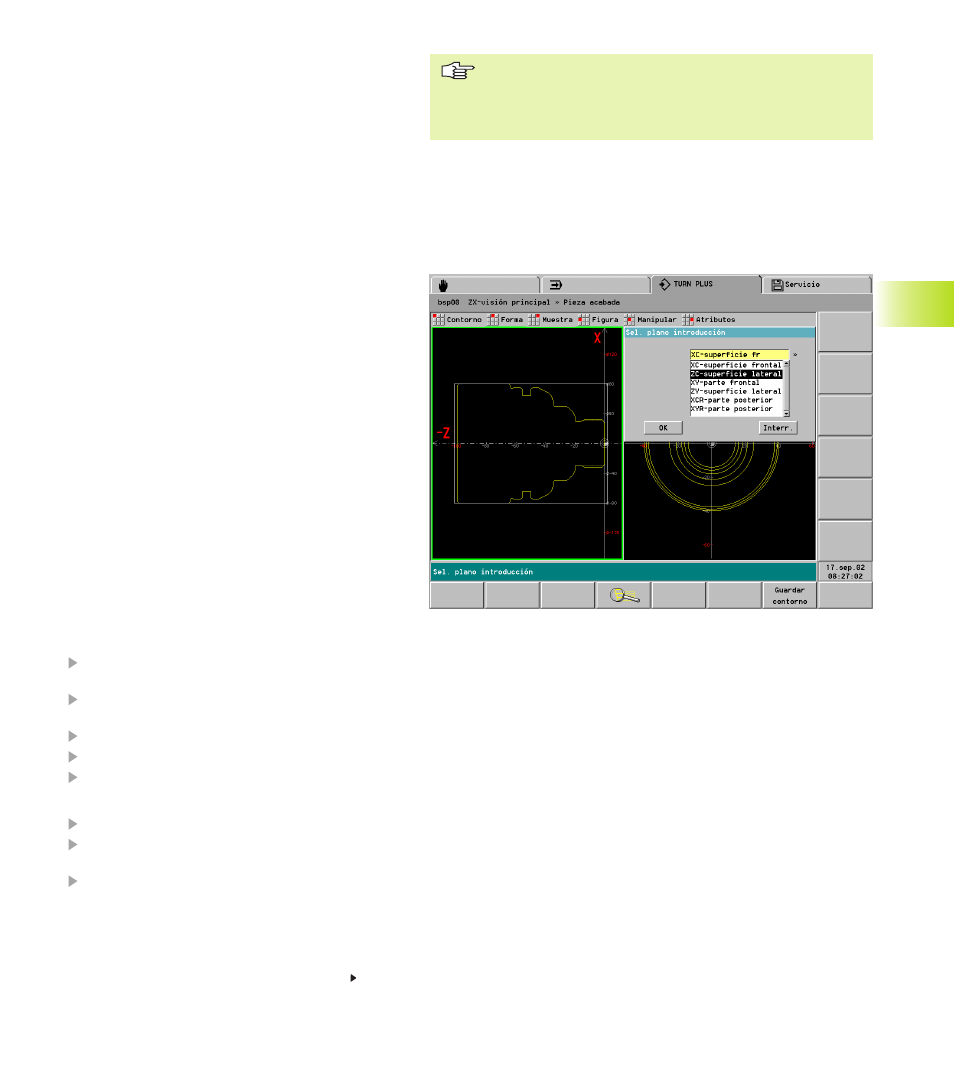

TURN PLUS abre la ventana de diálogo
„seleccionar plano de entrada“ – seleccionar pla-
no de referencia
Seleccionar en varias ventanas: „Página adelante/
atrás“
Véase también
■
„
6.6.1 Contornos de la parte frontal y posterior“
■
„
6.6.2 Contornos de la superficie lateral“
Continuación en la página siguiente
■
Describir por completo el contorno de giro, antes de
definir los contornos para el mecanizado de ejes C-/Y.
■
Seleccionar el Plano de referencia (superficie frontal,
lateral etc.) antes de definir contornos para el eje C/Y.
