6 TURN PLUS 240
Softkeys „Superposición circular“
Fijar la primera posición de
superposición por ángulo
Fijar la primera posición de
superposición por ángulo

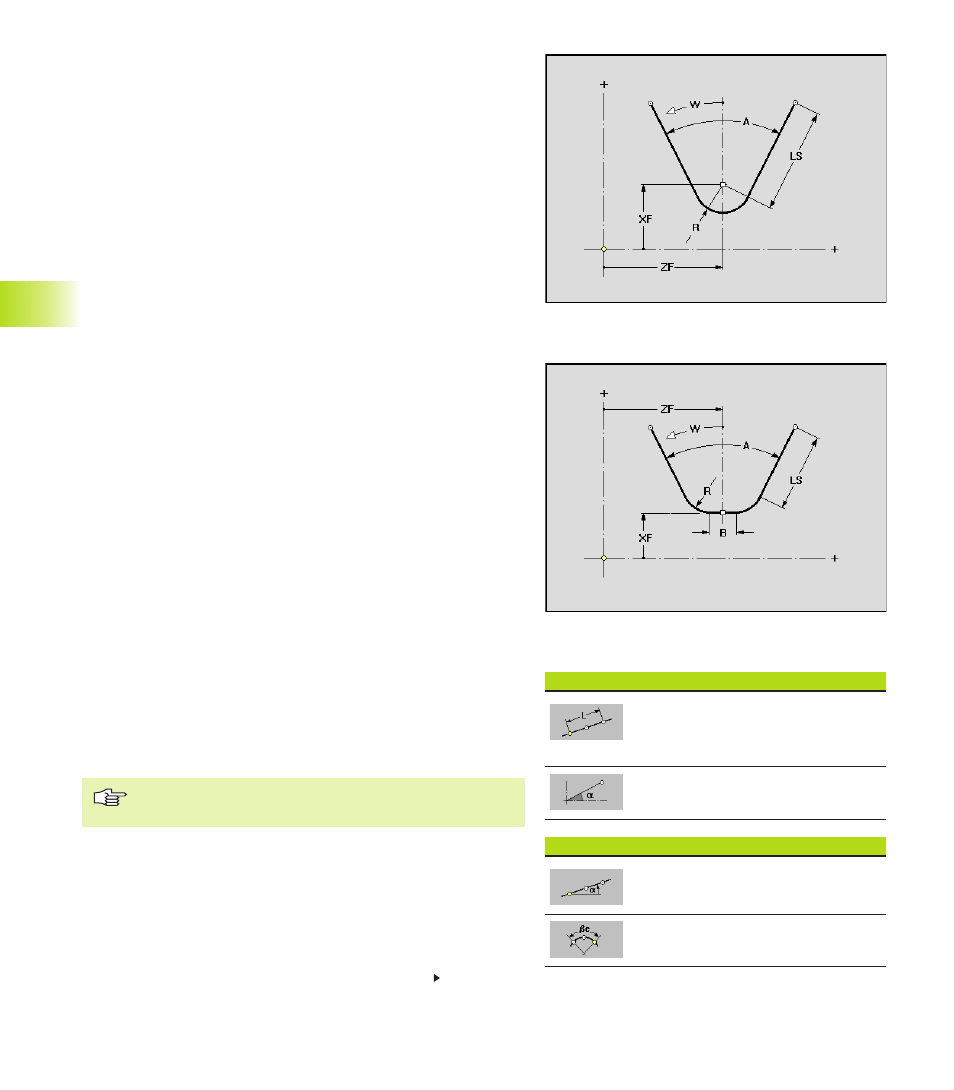

Chaveta/ chaveta redondeada
Punto de referencia: punta de la chaveta / centro del redondeo
Parámetros
XF, ZF:
Desplazamiento del punto de referencia
R: ■ R>0: radio de redondeo
■ R=0: ningún redondeo
A: Ángulo de apertura
LS: Longitud de los lados de la chaveta (las partes del
elemento que pasan de los puntos de solapamiento se
cortan)
W: Angulo de giro: el contorno de solapamiento gira según el
”ángulo de giro”
Pontón
Punto de referencia: centro del elemento básico
Parámetros
XF, ZF:
Desplazamiento del punto de referencia
R: ■ R>0: radio de redondeo
■ R=0: ningún redondeo
A: Ángulo de apertura
LS: Longitud de los lados del pontón (las partes del elemento
que pasan de los puntos de solapamiento se cortan)
B: Anchura del elemento básico
W: Angulo de giro: el contorno de solapamiento gira según el
”ángulo de giro”
Superposición
Dependiendo de la forma del elemento de contorno de ayuda,
tiene lugar
■ Superposición lineal o
■ superposición circular
Las posiciones de superposición pueden diferir del
elemento del contorno de protección.
Softkeys „Superposición lineal“
Introducir longitud (en lugar de punto
final)
Introducir longitud (en lugar de punto
final)
6.5 Cont
or
no de pieza mecanizada
Continuación en la página siguiente
