6 TURN PLUS
250

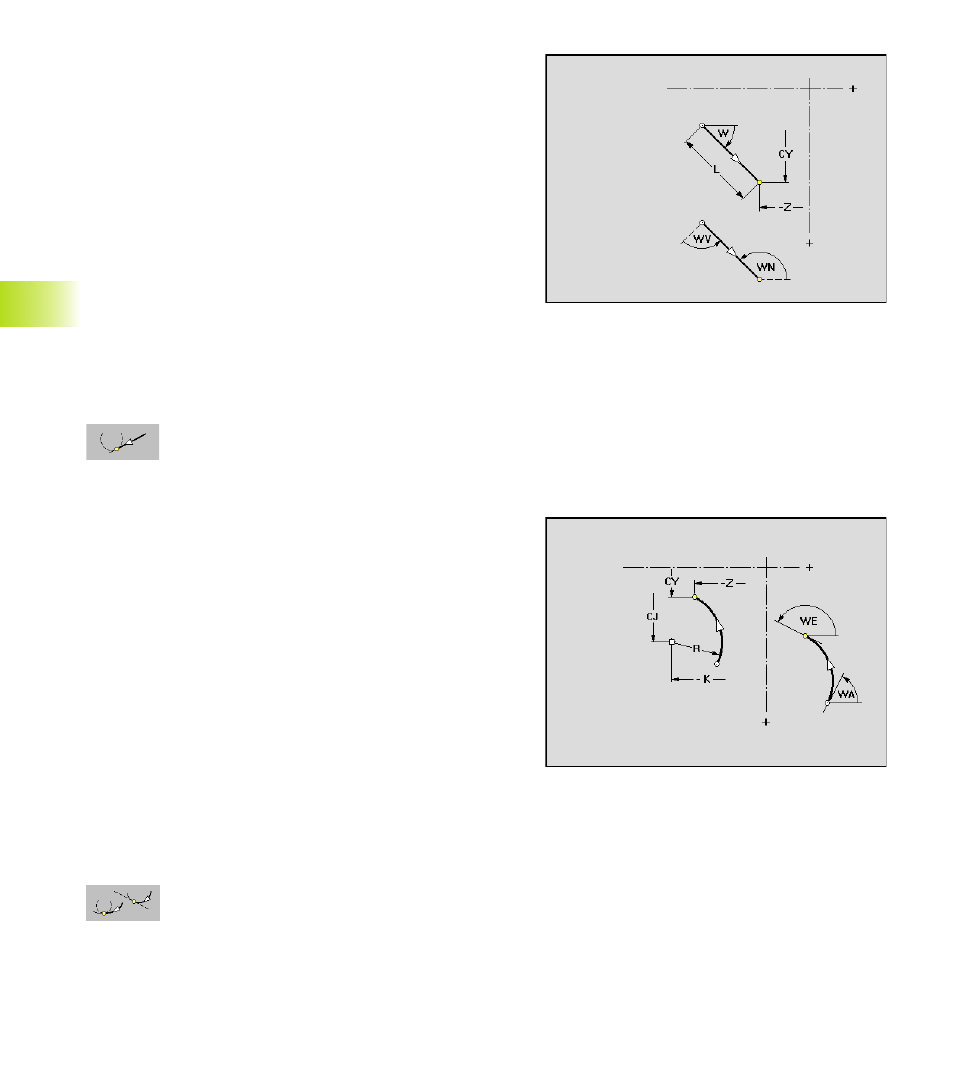

Arco de círculo en el contorno de la superficie
envolvente
Seleccionar el sentido de giro del arco empleando el símbolo y
medir el arco.
Parámetros del punto final del arco
Z:
punto final
P:
Punto final – polar
CY:
Punto final – ángulo como „Medida del tramo”
C:
Punto final – Ángulo
Parámetros del punto central del arco del círculo
K:
Punto central
CJ:
Punto central (ángulo como „medida del tramo” –
Referencia: desarrollo lateral en „diámetro de referencia”)
PM:
Punto central, polar
β
:
Punto central (ángulo)
Otros parámetros
R:
Radio del arco
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
Trayectoria en el contorno de la superficie
envolvente
Seleccionar la dirección del tramo según el símbolo del menú y
medir el tramo.
Parámetros
Z:
Punto final de la trayectoria
P:
Punto final del tramo – polar
CY:
Punto final del tramo – ángulo como „medida de tramo”
C:
Punto final del tramo – ángulo
W:
Angulo de la trayectoria (referencia: véase figura auxiliar)
WV:
Angulo al elemento anterior
WN:
Angulo al siguiente elemento
WV, WN:
■
el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■
arco como elemento anterior/posterior: ángulo a la
tangente
L:
Longitud de la trayectoria
Tangente/no tangente: determinar la transición al
siguiente elemento del contorno
