6 TURN PLUS 292

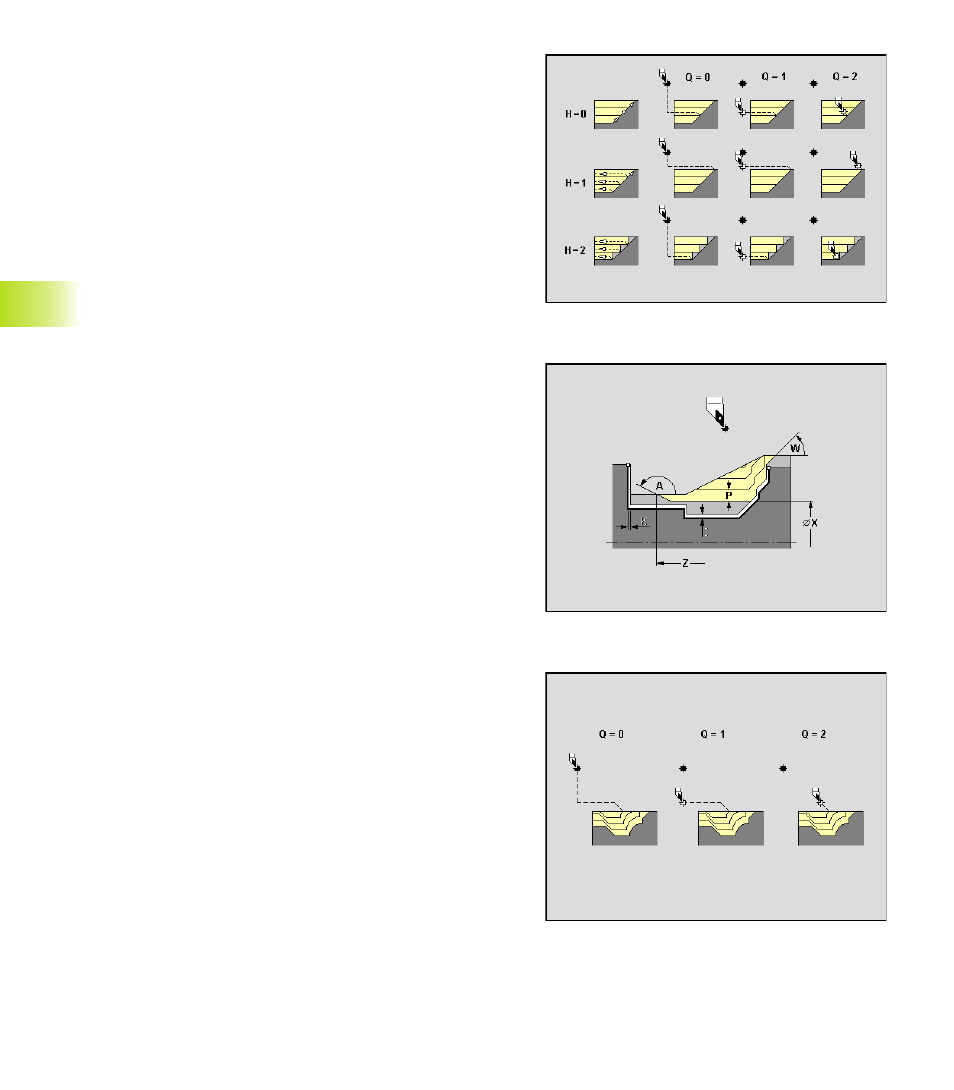

Desbastado restante (desbarbar) – Paralelo al
contorno
Parámetros
P:
Profundidad de corte (ajuste máximo)
A: Ángulo de desplazamiento (referencia: eje Z)
■ Longitudinal: por defecto 0°/180° (paralelo al eje Z)
■ Transversal: por defecto 90°/270° (perpendicular al eje Z)
W: Ángulo de salida (referencia: eje Z)
■ Longitudinal: por defecto 90°/270° (perpendicular al eje Z)
■ Transversal: por defecto 0°/180° (paralelo al eje Z)
X, Z: Limitación del corte
Ajustar tipo de sobremedida: mediante Softkey
I, K: diferente sobremedida longitudinal y transversal
I: sobremedida constante - genera „sobremedida G58“ antes
del ciclo
Profundizar: mecanizar los contornos descendentes ?
■ Sí
■ No
E: Avance de avellanado reducido en contornos
descendentes
H: Modo de partida – Tipo de planeado del contorno
■ H=0: se tensa tras cada corte a lo largo del contorno
■ H=1: se levanta por debajo de 45°; planeado del
contorno tras el último corte
■ H=2: se levanta por debajo de 45° – sin acabado de
contorno
Q: Tipo de desplazamiento libre al final del ciclo
■ Q=0: volver al punto inicial
Longitudinal: primero dirección X- a continuación dirección
Z
Plano: primero dirección Z- a continuación dirección X
■ Q=1: posiciona antes del contorno acabado
■ Q=2: se eleva a la distancia de seguridad y para
Mecanizado de entalladura (ver tabla de softkeys)
H: Tipo de desplazamiento – tipo de planeado del contorno
■ H=0: se ajusta tras cada corte a lo largo del contorno
■ H=1: se levanta por debajo de 45°; planeado del
contorno tras el último corte
■ H=2: se levanta por debajo de 45° – sin planeado del
contorno
Q: Tipo de desplazamiento libre al final del ciclo
■ Q=0: volver al punto inicial
Longitudinal: primero dirección X- a continuación dirección
Z
Plano: primero dirección Z- a continuación dirección X
■ Q=1: posiciona antes del contorno mecanizado
■ Q=2: se levanta a la distancia de seguridad y se para
Mecanizado de contorno libre (ver tabla de softkeys)
