4 DIN PLUS 66
4.2.3 Programación de contornos
La condición previa para el ”seguimiento del
contorno” y para emplear los ciclos de torneado de
contornos, es la descripción de la pieza en bruto y
del contorno acabado. En los fresados y taladrados
(eje C o eje Y) la descripción del contorno es
condición previa para poder emplear los ciclos de
mecanizado.
Tener en cuenta en Contornos para el mecanizado
de tornos:
■ Descripción de contorno en ”un trazado”.
■ La descripción del contorno depende de la
dirección del mecanizado.
■ El CNC PILOT cierra los contornos ”abiertos” de
forma paralela al eje.
■ Las descripciones del contorno no pueden salir
fuera del centro de rotación.
■ El contorno acabado debe estar dentro del
contorno de la pieza en bruto.
■ Para realizar barras sólo se precisa definir el
apartado de pieza en bruto.
■ Las descripciones del contorno son válidas para
todo el programa NC - incluso cuando se suelta la
pieza para su mecanizado por la parte posterior.
■ En los ciclos de mecanizado se programan en la
descripción del contorno ”referencias”.
4.2 Instr
ucciones de pr
ogr
amación
Continuación en la página siguiente
El CNC PILOT emplea variables y expresiones
matemáticas como parámetros de dirección.

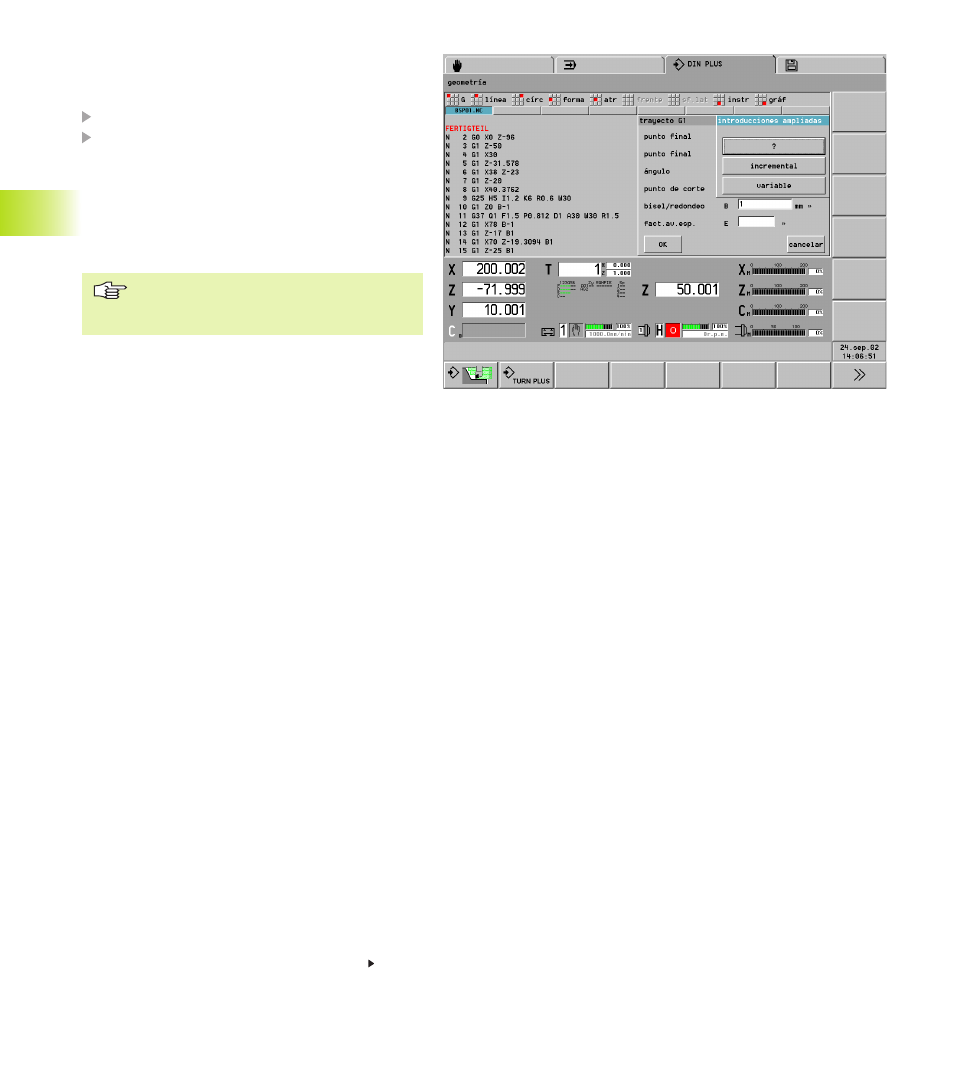

Editar parámetros de dirección
Activar la ventana de diálogo
Posicionar el cursor sobre la casilla de
introducción
■ Introducir/modificar valores – o
■ Softkey CONTINUAR: llamada de la „Entrada
ampliada“
■ Programar ”?” (VGP)
■ Cambiar ”incremental - absoluto”
■ Activar ”introducción variables”
El CNC PILOT visualiza las
”introducciones ampliadas” permitidas
para la casilla de introducción.
