CNC PILOT 4290 de HEIDENHAIN 251

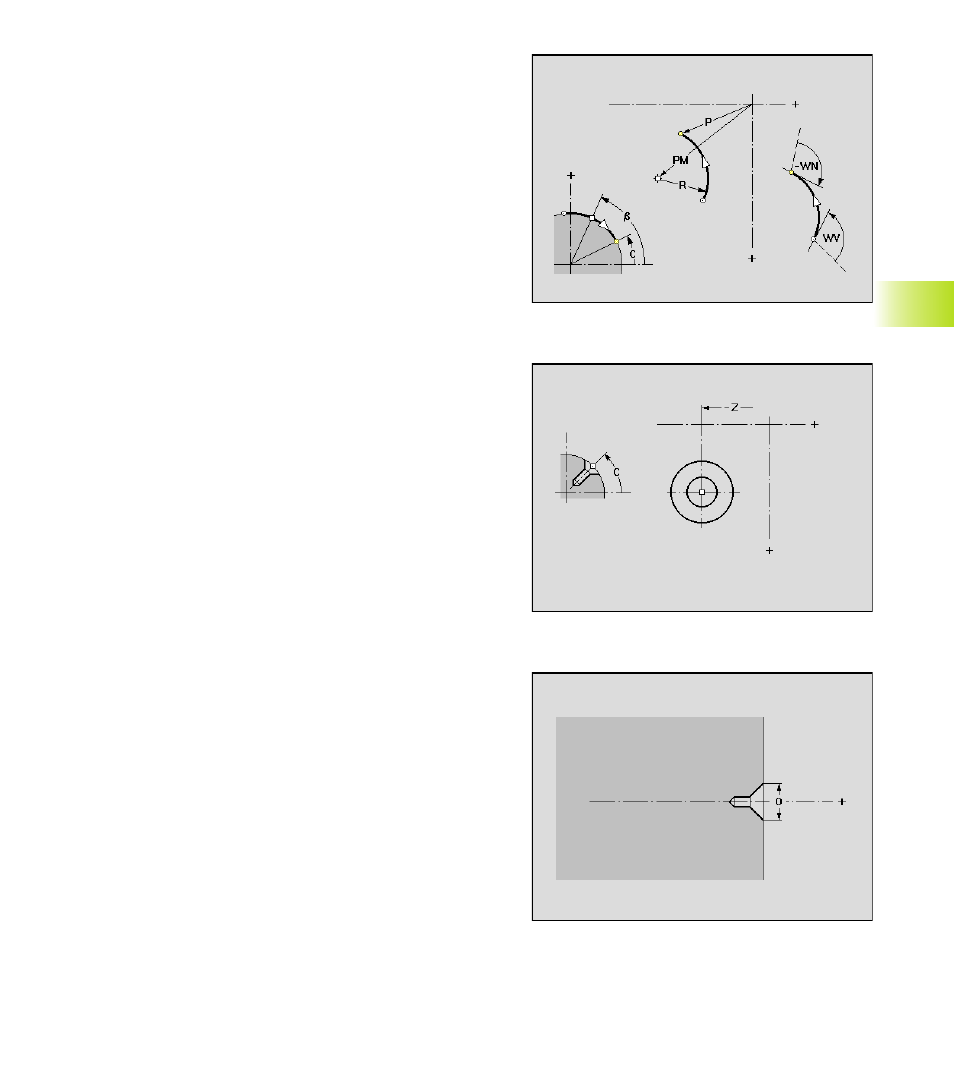

Taladro individual
Parámetro ”punto de referencia”
Z:
Punto medio del taladro
CY: Punto medio del taladro – Ángulo como „Medida de
trayectoria”
C: Punto medio del taladro – Ángulo
El ”taladro” puede contener los siguientes elementos:
■ centrado
■ taladrado con barrena hueca
■ avellanado
■ roscado
6.6 Cont
or
nos del eje C
Parámetro „Ángulo“
WA:
Angulo entre el eje Z positivo y la tangente en el punto de
arranque del arco
WE: Angulo entre el eje Z positivo y la tangente en el punto
final del arco
WV: Angulo entre el elemento anterior y la tangente del punto
de partida del arco
WN: Angulo entre la tangente del punto final del arco y el
elemento siguiente
WV, WN:
■ el ángulo va desde el elemento anterior/posterior en
sentido antihorario hasta el elemento nuevo
■ arco como elemento anterior/posterior: ángulo a la
tangente
Parámetro de centrado
O:
Diámetro de centraje
