13 CNC PILOT 4290 de HEIDENHAIN

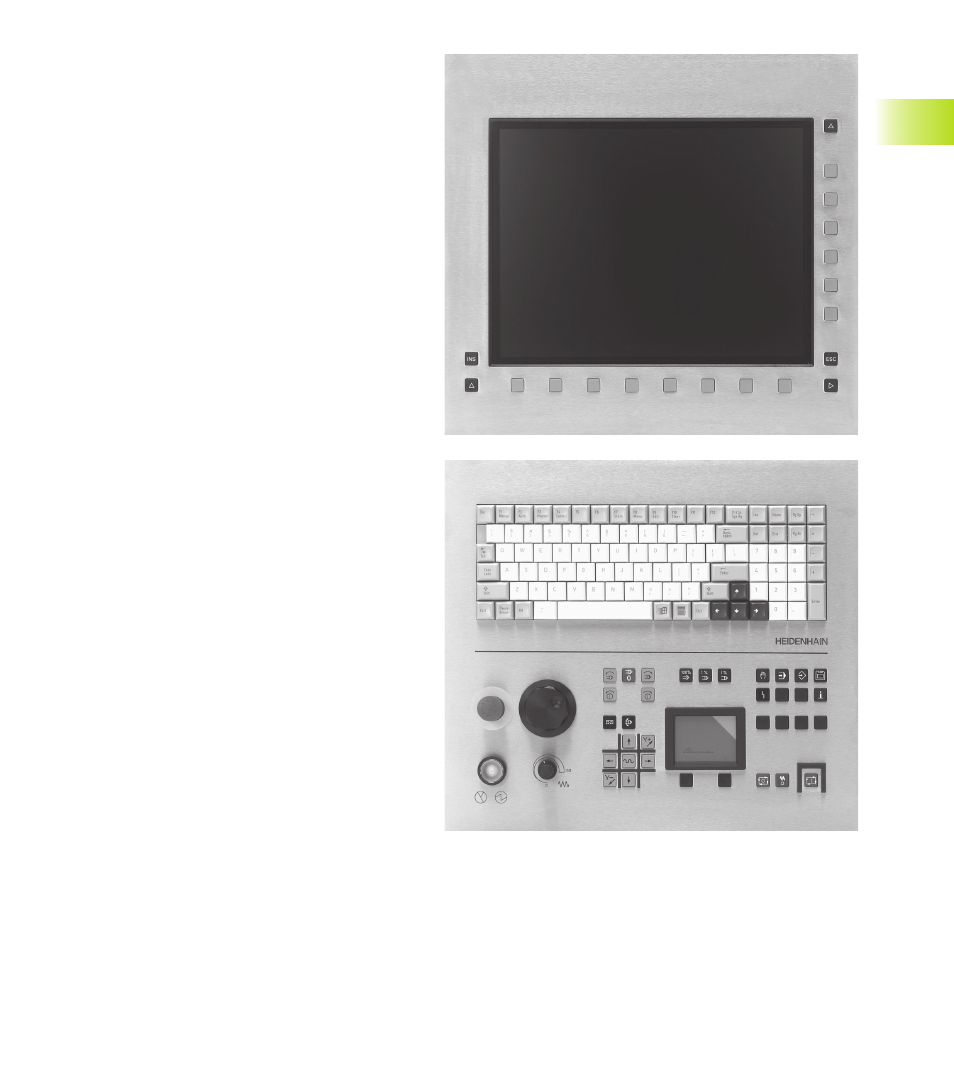

2.1.2 Elementos de manejo
n Pantalla con
■ Softkeys horizontales y verticales: el
significado se visualiza por encima de las softkeys
o junto a ellas
Teclas añadidas (la misma función que las teclas
del panel de control):
■ ESC
■ INS
n Panel de control con
■ Teclado alfanumérico con campo 9 integrado
■ Teclas para la Selección del modo de
funcionamiento
■ Touch-Pad: Para el posicionamiento del cursor
(Selección del menú o de softkey, selección de
listas, seleccionar campos de entrada, etc.)
n Campo de entrada de la máquina con
■ Elementos de control para el funcionamiento
manual y automático de tornos (teclas de ciclo,
teclas de dirección manual, etc.)
■ Volante para el posicionamiento exacto en
funcionamiento manual
■ Override cabezal giratorio para sobrepasar el
avance
Instrucciones de manejo del touch-pad:
Por lo general es posible fijar el touch pad como
alternativa a las teclas del cursor. Las teclas del
touch-pad se denominarán en lo sucesivo botón
izquierdo o derecho del ratón.
Las funciones y el manejo del touch-pad se añaden
al control del ratón del sistema WINDOWS.
■ Pulsando una vez el botón izquierdo del ratón o
pulsando una vez el pad del ratón:
■ el cursor se posiciona en listas o ventanas de
introducción
■ se activan los puntos del menú, softkeys o
superficies planas
■ Pulsando dos veces el botón izquierdo del ratón o
el pad del ratón: se activa el elemento
seleccionado en listas (se activa la ventana de
introducción)
■ Pulsando una vez el botón derecho del ratón:
■ se corresponde con la condición de la tecla
ESC: la tecla ESC se permite en esta situación (por
ejemplo, retrocediendo una etapa del menú)
■ la misma función que el botón izquierdo del
ratón al seleccionar softkeys, o paneles de
control.
2.1 Superficie de manejo
