CNC PILOT 4290 de HEIDENHAIN 283

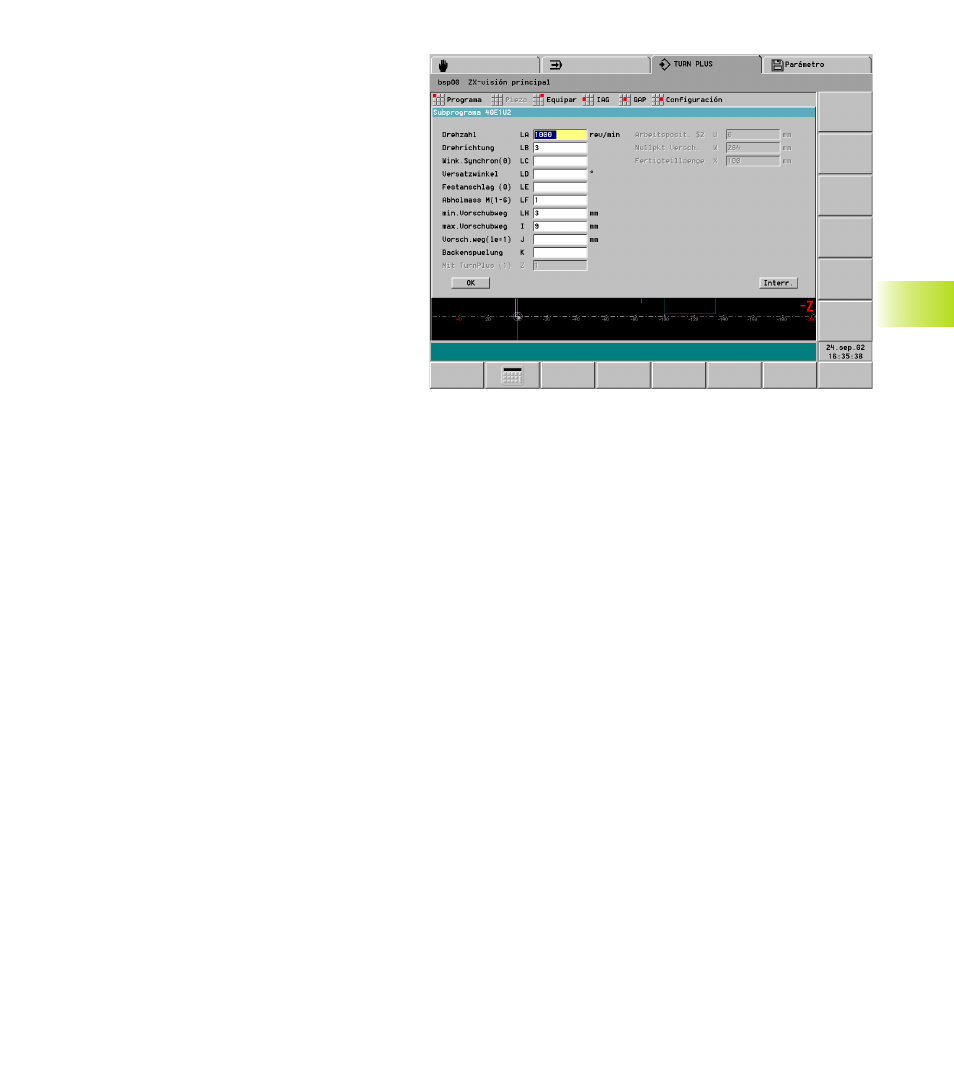

Parámetro de transmisión en programa experto
con otro nombre
Velocidad en la transmisión compartida (LA)
Sentido de rotación del cabezal (LB):
■ 3: CW
■ 4: CCW
Marcha sincronizada del ángulo (LC):
■ 0: marcha sincrónica del ángulo
■ 1: marcha sincrónica de velocidad
Ángulo de desplazamiento (LD): en marcha
sincrónizada angular
Tope fijo(LE):
■ 0: con desplazamiento a tope fijo
■ 1: sin desplazar a tope fijo
Medida de recogida (LF): posición de recogida en
medida de la máquina n (n: 1..6)
Trayectoria mínima de desplazamiento (LH): para
„Desplazar a tope fijo“ (ver manual de la
máquina)
trayectora máxima de desplazamiento (I): para
„Desplazar a tope fijo“ (ver manual de la
máquina)
Trayectoria de desplazamiento (J): para „Desplazar a
un tope fijo“ (ver manual de la máquina)
Lavado de mordazas (K): ver manual de la máquina
Parámetro de transmisión – para información
Con TURN PLUS (Z):
■ 1: preparar trabajos en el contracabezal
(activar conversión, avance del punto cero
etc.)
Posición de trabajo $2 (U): valor propuesto: offset de
punto cero p.ej. a partir del parámetro de
máquina 1164 para el eje Z $1 (ver dibujo)
Desplazamiento del punto cero (W): desplazamiento
del punto cero NC (cálculo distancia del
punto de referencia rosca hasta el vértice
tope + longitud de la pieza mecanizada)
Longitud de la pieza mecanizada (LF): a partir de la
descripción de la pieza
6.1
1 Pr
epar
ación
Recambiar – mecanizado completo regresar a 1ª
sujeción
Si se desea realizar el mecanizado de la segunda
sujeción correcciones/optimizaciones en la
geometría o en el mecanizado, volver con esta
función al „Punto de partida del mecanizado“. Se
rechazan los bloques de trabajo de la 2ª sujeción.
