8 Medio de accionamiento 396

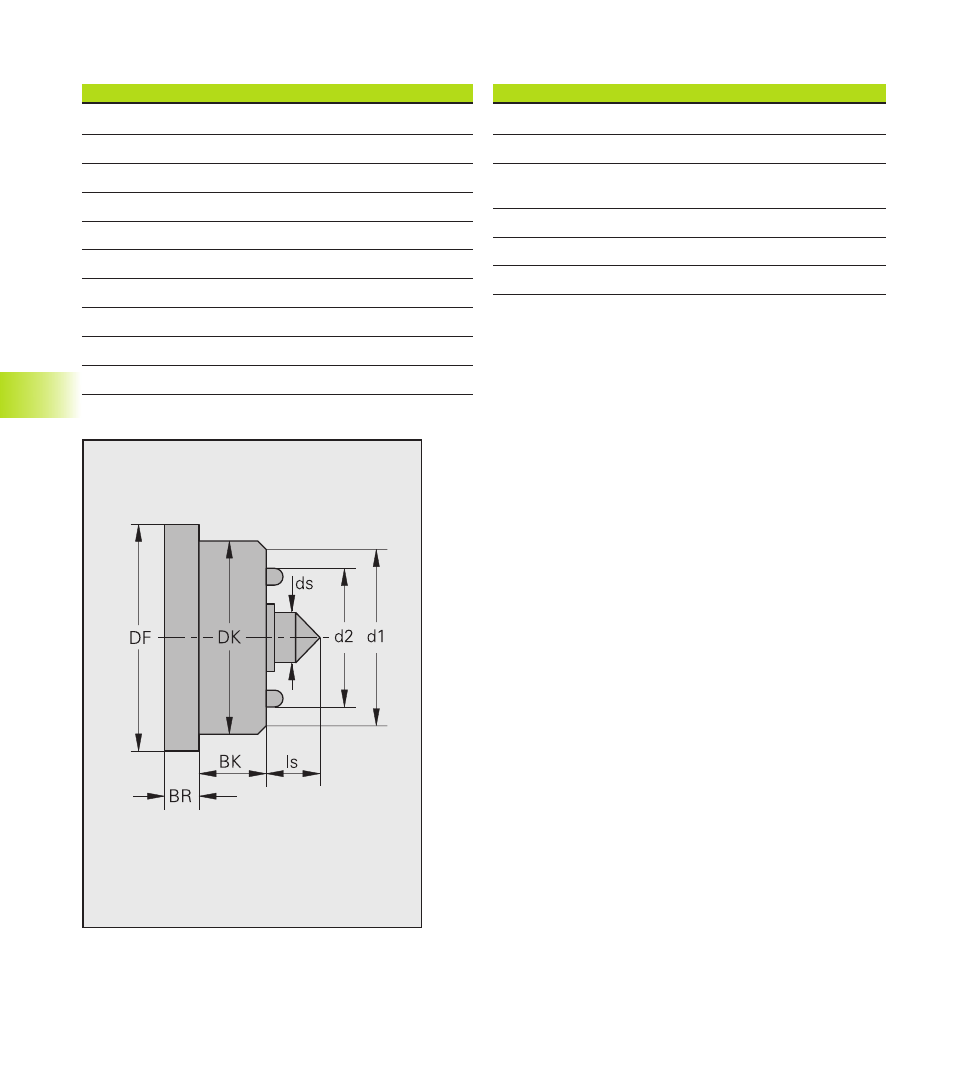

Arrastrador frontal
Parámetros del arrastrador frontal (tipo 24x)
id.: número de identidad del mandril
disponib.: disponibilidad física (lista de palabras fijas)
ds: diámetro de la punta
ls: longitud de la punta
DK: diámetro del cuerpo
BK: anchura del cuerpo
DF: diámetro de brida
BR: anchura de brida
d1: diámetro circular de sujeción máximo
d2: diámetro circular de sujeción mínimo
Arrastrador frontal (tipo 24x)
Punta de arrastre
Parámetros de la punta de arrastre (tipo 25x)
id.: número de identidad del mandril
disponib.: disponibilidad física (lista de palabras fijas)
diá.teórico: diámetro nominal (o teórico) de la punta de
arrastre
long.: longitud de la punta de arrastre
d.s.máx: diámetro de sujeción máximo
d.s.mín: diámetro de sujeción mínimo
8.2 Banco de datos del medio de sujeción
