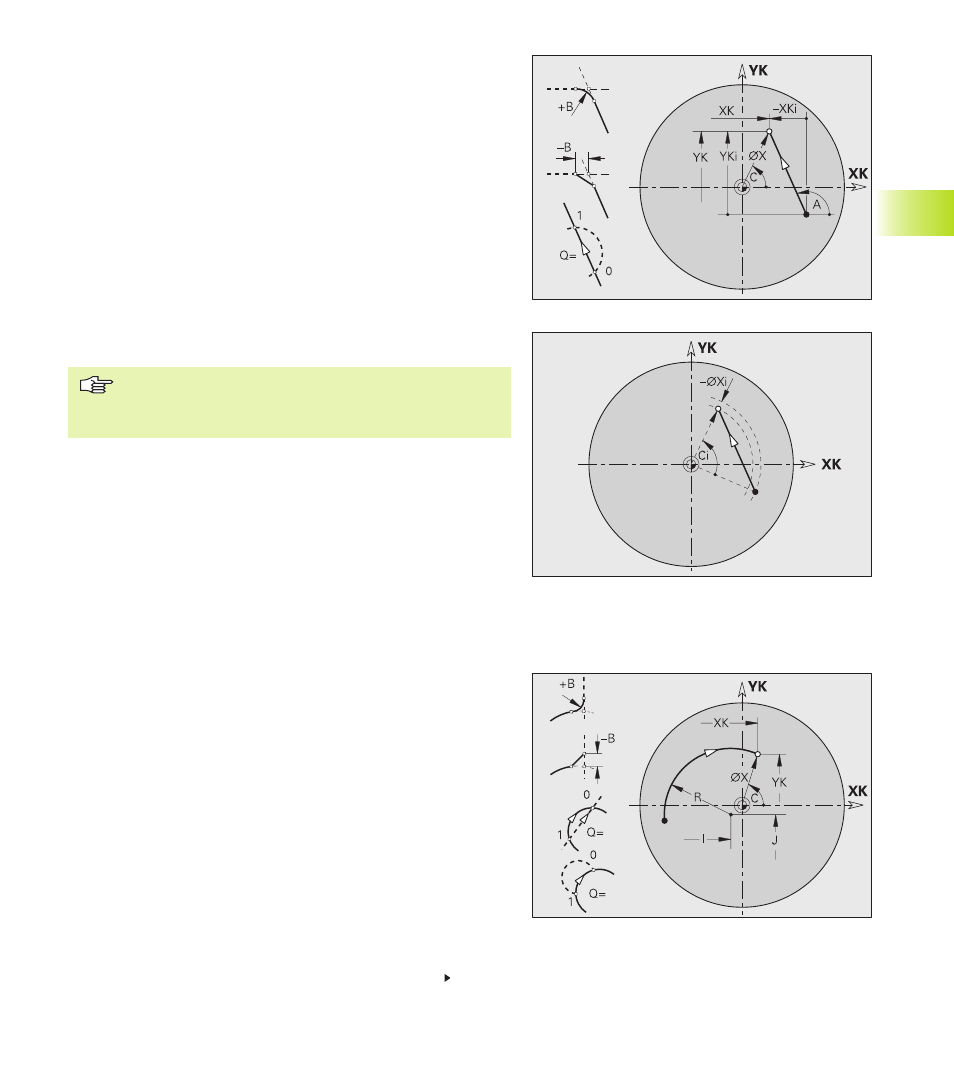

Trayecto contorno frontal/lateral G101-Geo
Parámetros
X:
Punto final en coordenadas polares(medida de diámetro)
C: Punto final en coordenadas polares (medida de ángulo)
XK, YK: punto final en coordenadas cartesianas
A: Angulo respecto al eje XK positivo
B: Chaflán/redondeo – Paso al siguiente elemento del contorno
Programar el punto final teórico, al introducir un Chaflán/
Redondeo
■ B sin introducción: paso tangencial
■ B=0: paso no tangencial
■ B>0: radio del redondeo
■ B<0: ancho del chaflán
Q: Selección del punto de corte – avería: 0. punto final, cuando la
trayectoria corta un arco circular.
■ Q=0: punto de corte más cercano
■ Q=1: punto de corte más alejado
Programación
■ X, XK, YX: absoluta, incremental, autoenclavada o „?“
■ C: absoluta, incremental o autoenclavada
G102-Geo
Arco circular contorno frontal/dorsal G102-/G103-
Geo
Sentido de giro: ver cuadro de ayuda
Parámetros
X:
Punto final en coordenadas polares (medida de diámetro)
C: Punto final en coordenadas polares (medida de ángulo)
XK, YK: punto final en coordenadas cartesianas
R: Radio
I, J: Punto final en coordenadas cartesianas
Q: Selección del punto de corte – por defecto: 0. punto final,
cuando el arco circular corta una recta o un arco circular.
■ Q=0: punto de corte alejado
■ Q=1: punto de corte cercano
Continuación en la página siguiente
