CNC PILOT 4290 de HEIDENHAIN 103

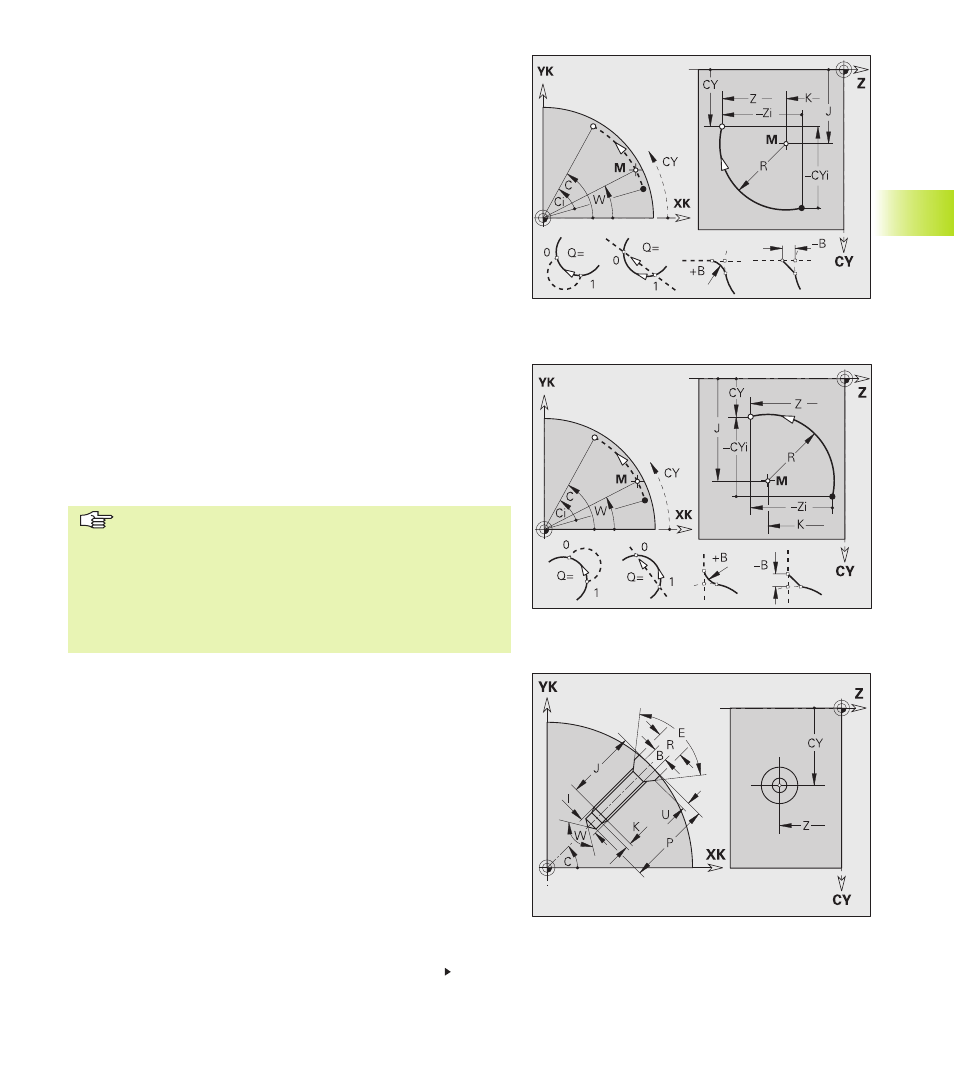

G112-Geo
Arcos de círculo en un contorno de superficie
cilíndrica envolvente G112-/G113-Geo
Sentido de giro: ver cuadro auxiliar
Parámetros
Z:
Punto final
C: Punto final (ángulo final)
CY: Angulo final como ”medida del recorrido” (referencia:
desarrollo de la superficie envolvente en ”diámetro de
referencia”)
R: Radio
K: Punto central (en la dirección Z)
W: Angulo del punto central
J: Angulo del punto central como ”medida del recorrido”
Q: Selección del punto de corte – error: 0. Punto final, cuando el
arco circular corta una recta o un arco circular.
■ Q=0: punto de corte alejado
■ Q=1: punto de corte cercano
B: Fase/Redondeo – Paso al siguiente elemento del contorno.
Programar el punto final teórico, cuando se introduce un
chaflán/redondeo.
■ B sin introducción: paso tangencial
■ B=0: paso no tangencial
■ B>0: radio del redondeo
■ B<0: ancho del chaflán
Programación
■ Z, CY: absoluta, incremental, autoenclavada o „?“
■ C: absoluta, incremental o autoenclavada
■ K, J: absoluta o incremental
■ programar tanto Z – C como Z – CY, K – W o K – J
■ programar tanto „Punto medio” como „radio
■ en „Radio”: sólo es posible arco circular <= 180°
G113-Geo
Taladro en superficie cilíndrica envolvente G310-Geo
Taladro con profundización y rosca.
Parámetros
Z:
Punto central (posición Z)
C: Punto central (ángulo)
CY: Angulo como ”medida del recorrido” (ref.: desarrollo de la
superficie envolvente en ”diámetro de referencia”)
B: Diámetro del taladro
P: Profundidad del taladro (sin punta del taladro)
W: Angulo de la punta – por defecto: 180°
R: Diámetro de avellanado
U: Profundidad de avellanado
Continuación en la página siguiente
