6 TURN PLUS 322
6.15 Configuración
El TURN PLUS
■ adapta las medidas a la relación altura-
anchura de la pantalla.
■ aumenta la medida de la ventana de tal
manera que la pieza se represente por
completo.
<entradas de valores en x: En formas
estándar para la descripción de la pieza
sin mecanizar los valores X siempre son
válidos como valores de diámetro. Las
coordenadas X-/XE en contornos para el
mecanizado de ejes C-/Y siempre son
válidos como valores de radio.
Configuración de ventana (punto del menú „Vistas“):
Vistas que el TURN PLUS debe representar junto a la vista prinicipal
(plano XZ) (plano frontal, desarrollo lateral, etc.).
Reflejar vista principal ?
■ Sí: representar contorno completo
■ No: representar contorno por encima del centro de giro

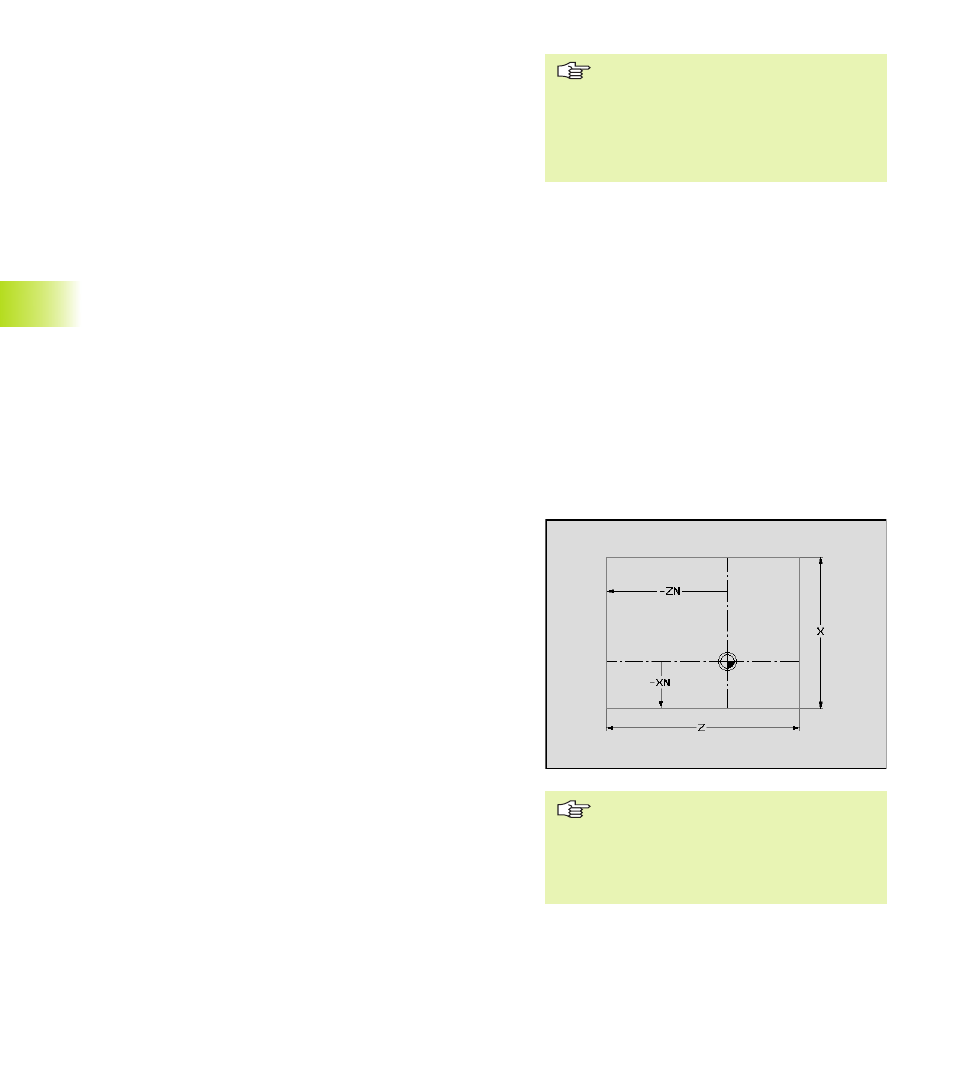

Coordenadas:
Ajuste del sistema de coordenadas y de la posición del punto cero
de la pieza para la
■ Vista principal
■ Superficie frontal
■ Parte posterior
■ Superficie lateral
Parámetro (Ejemplo vista principal)
Delta X, Z: fija la sobremedida de la ventana del gráfico de control
min XN, ZN: fija la posición del punto cero de la pieza
6.15 Configuración
Con las funciones de la „configuración“ se modifican y se
gestionan distintas variantes de visualización y de introducción.
Ajustes:
Comportamiento del zoom:
■ dinámico: ajusta la representación del contorno al
tamaño de la ventana
■ estático: ajusta la representación del contorno al cargar el
contorno del tamaño de la máquina y conserva este ajuste
Identificación de planos (denominación de los ejes de coordenadas)
■ visualizar
■ no visualizar
Módulo del punto (en el fondo)
■ visualizar
■ no visualizar
Introducción de valores X (para elementos base y de forma del
contorno de giro)
■ Diámetro: las entradas se aplican como valores de
diámetro
■ Radio: las entradas se aplican como valores de radio
con cuadro de control (explicación de los parámetros de entrada)
■ Sí: visualizar cuadros de control
■ No: no visualizar cuadros de control
