CNC PILOT 4290 de HEIDENHAIN
381
8.1 Banco de dat
os de her
ramienta

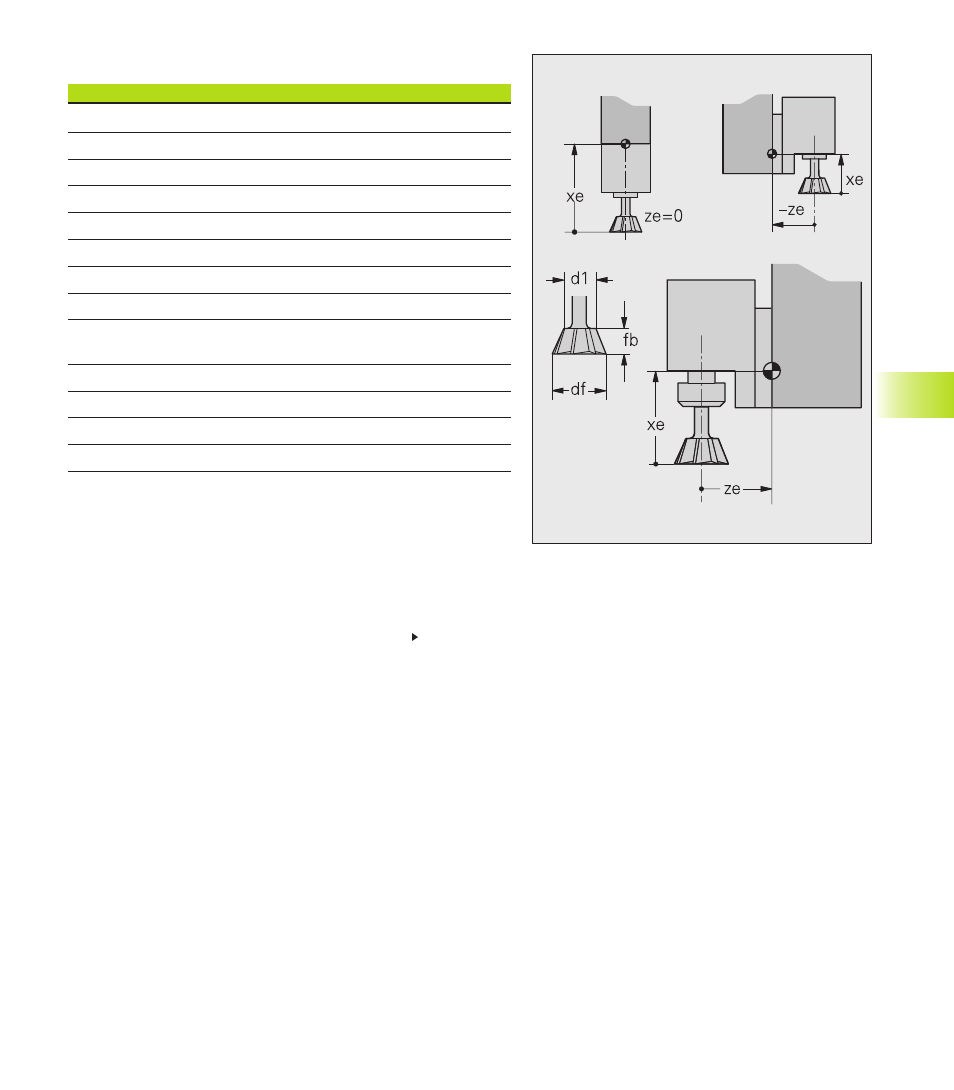

Parámetros de herramientas de fresado
Ventana de diálogo parámetro 1
G
S
TP
id: número de identidad de la herramienta
•
•
•
med. X, Z, Y (xe, ze, ye): medidas de ajuste
•
–
–
diámetro (df): diámetro de la fresa delante
•
•
•
diámetro (d1): diámetro de la fresa
•
•
•
anchura (fb): ancho de la fresa
•
•
•
ángulo (fw): ángulo de la fresa
•
•
•
pr.pen. (et): profundidad de penetración máxima
•
•
–
áng.pos (rw): ángulo de posición
•
•
–
corr. X, Z, Y, (DX, DZ, DY): valores de corrección
(máxima +/– 10 mm)
•
–
–
corr. D (DD): corrección diámetro de la fresa
•
–
–
sent. giro: sentido de giro del husillo
•
–
•
l.f.cor (sl): longitud de cuchillas de la fresa
•
•
•
no.dientes: número de dientes de la fresa
•
–
•
Continuación en la página siguiente
Ejemplo tipo de herramienta 611
