6 TURN PLUS 258
6.7 Manipular cont
or
nos
„Diámetro“:

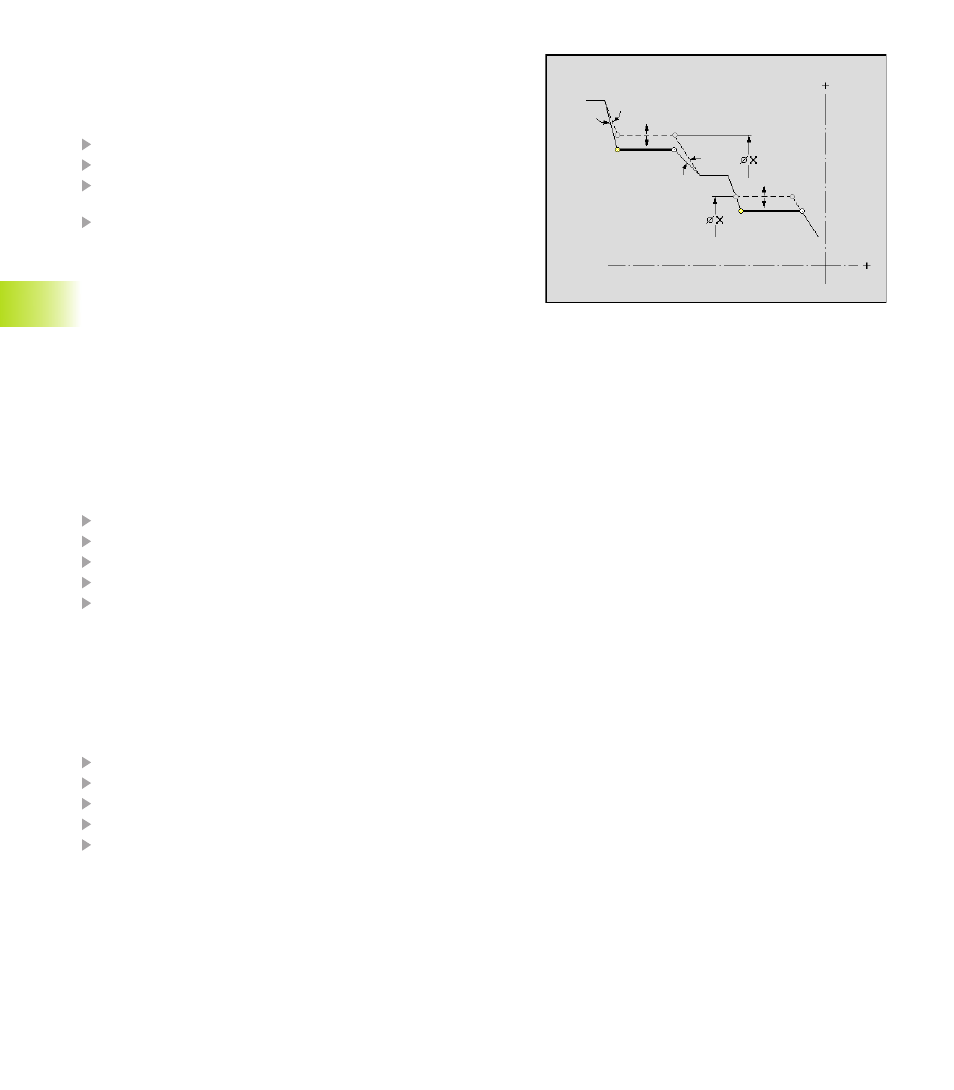

Modificar el diámetro de un elemento lineal horizontal. TURN PLUS
calcula de nuevo el elemento manipulado y ajusta la posición del
elemento anterior/posterior.
Manejo
Posicionar el cursor sobre el elemento del contorno a modificar
Pulsar la softkey „Confirmar“
introducir el nuevo diámetro y ajustes al elemento anterior/
posterior (ventana de diálogo "modificar diámetro“)
TURN PLUS representa el contorno modificado
■ Softkey „confirmar“: adoptar solución
■ tecla ESC: rechazar solución
Parámetro ventana de diálogo „Modificar diámetro“
X:
nuevo diámetro
(Elemento) anterior, posterior:
■ con modificación de ángulo
■ sin modificación de ángulo
„Elemento del contorno con Desplazar“:
Modificar el parámetro del elemento del contorno. TURN PLUS
desplaza el contorno según la modificación realizada. Se mantiene
el punto inicial.
Manejo
Posicionar el cursor sobre el elemento del contorno a modificar
Pulsar la softkey „Confirmar“
TURN PLUS abre una ventana de diálogo ”trayectoria/arco”
Modificar el parámetro
TURN PLUS presenta el contorno modificado
■ Softkey „Confirmar“: aceptar la solución
■ Tecla ESC: rechazar la solución
6.7.3 Modificar
Grupo del menú ”modificar”
„Elemento del contorno“:
Modificar el parámetro del elemento del contorno. TURN PLUS
ajusta los siguientes elementos. Se mantiene el punto inicial.
Manejo
Posicionar el cursor sobre el elemento del contorno a modificar
Pulsar la softkey „Confirmar“
TURN PLUS abre una ventana de diálogo ”trayectoria/arco”
Modificar el parámetro
TURN PLUS presenta el contorno modificado
■ Softkey „Confirmar“: aceptar la solución
■ Tecla ESC: rechazar solución
