3.7 Supervisión de la carga
Las indicaciones (visualizaciones) no influyen en el
mecanizado de referencia.
3.7.2 Producción con control de la
carga
Para que la ”producción se realice con control de la
carga” es necesario realizar el ajuste en el programa
NC (G996).
Visualizar momentos de giro y valores límite
„Visualiz(ar) – Visualización - Control de carga – “
(modo de funcionamiento automático).

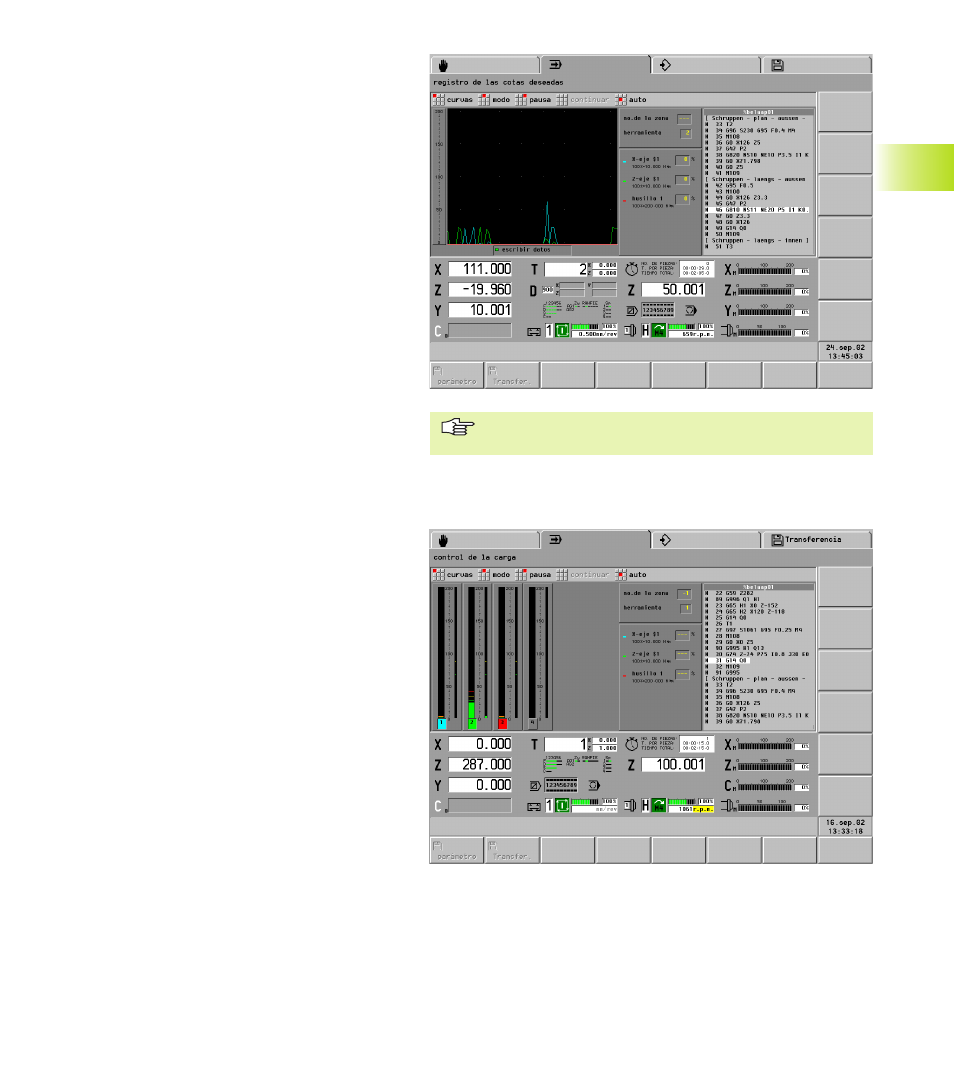

Submenú ”Control de la carga - Visualización”:
■ Punto del menú ”curvas”
Asignar las casillas de introducción ”curva 1..4” a
los accionamientos.
■ Gráfico de líneas: una curva
■ Gráfico de columnas: hasta cuatro curvas
Módulo de visualización: ver „ 3.7.1Proceso de
referencia“
■ Grupo del menú „Modo“
■ Gráfica lineal Visualizar momento de giro
mediante el eje temporal y los valores límite –
Valores límite „gris“: zona no controlada (suprimir
trayectorias en marcha rápida).
■ Gráfico de barras Visualizar momento de giro
actual, „trabajo“ anterior y todos los valores límite
de la zona de control
■ Gráfico de barras: Visualizar momentos de giro
de forma gráfica y caracterizar los valores
máximos
■ Memorizar valores de medida/ no memorizar
Memorizar es la condición de un análisis posterior
de la mecanización de referencia El ajuste se
caracteriza con la indicación ”escribir datos”.
■ Sobreescribir/no sobreescribir valores límite
Si a pesar de realizar un nuevo mecanizado de
referencia quieren mantenerse los valores límite
se selecciona ”no sobreescribir valores límite”.
■ Pausa parar la visualización
■ Seguir continúa la visualización
■ Auto: volver al menú automático
Informaciones adicionales
■ Número zona: zona de vigilancia actual.
Signo negativo: el proceso no se controla
(ejemplo: omisión de los recorridos en marcha
rápida).
■ Hta: herramienta activa
■ Accionamientos seleccionados: Los
accionamientos se listan y se visualizan los
momentos de giro momentáneos
■ Visualización de la frase
■ Pausa parar la visualización
■ Continuar continúa la visualización
■ Auto: volver al menú automático
