Posición de alojamiento
El fabricante de la máquina fija la posición de registro (ver
parámetro de máquina 511, ...). El CNC PILOT determina la posición
de alojamiento en base a la posición del revolver.
■ alojamiento axial - lado izquierdo del revolver (AP=0)
■ alojamiento radial - lado izquierdo del revolver (AP=1)
■ alojamiento radial - lado derecho del revolver (AP=2)
■ alojamiento axial - lado derecho del revolver (AP=3)
Cuando el alojamiento radial se encuentra en el centro
de la placa del revolver se emplea ”AP=1”.
8.1 Banco de dat
os de her
ramienta
Adaptador

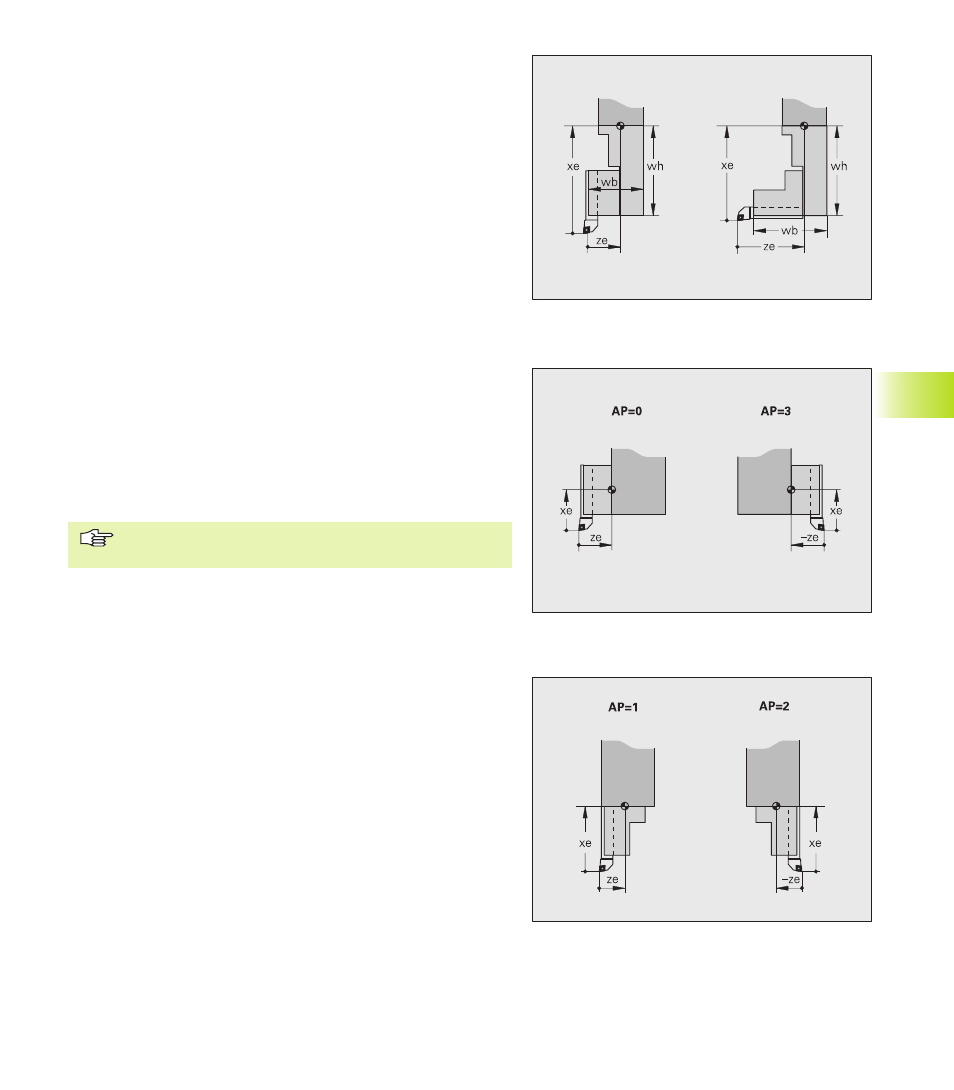

Cuando se emplea un adaptador, las medidas altura de la
herramienta (wh) y anchura de la herramienta (wb) identifican la
altura/anchura del adaptador y del soporte.
