3 CNC PILOT 4290 de HEIDENHAIN

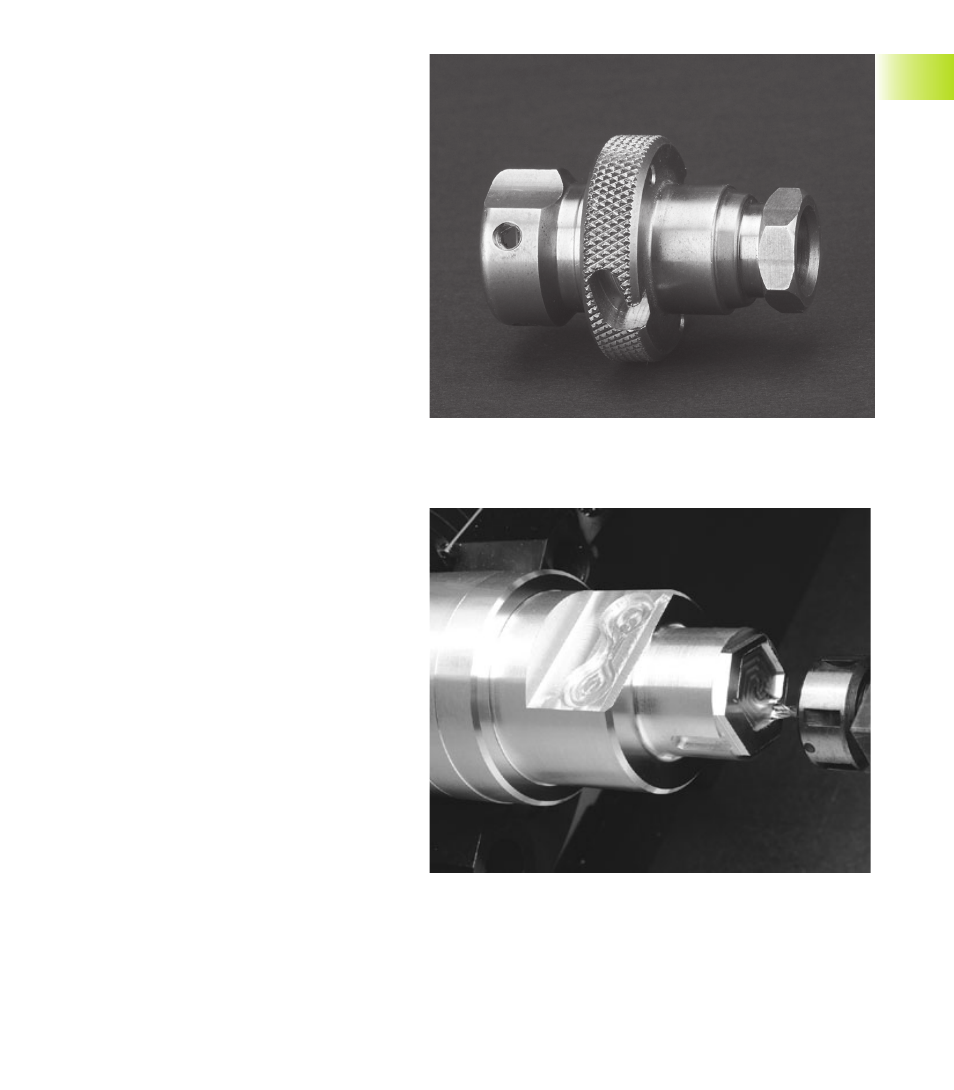

El eje C
Con el eje C se realizan taladrados y fresados en la
parte frontal y posterior, así como en la superficie
envolvente.
Cuando se emplea el eje C un eje interpola lineal o
circularmente en el plano de mecanizado
previamente indicado con el husillo, mientras que
el tercer eje interpola linealmente.
El CNC PILOT le ayuda en la elaboración de
programas NC con eje C en:
■ DIN PLUS
■ TURN PLUS definición del contorno
■ TURN PLUS elaboración del plan de trabajo
El eje Y
Con el eje Y se realizan taladrados y fresados en la
parte frontal y posterior, así como en la superficie
envolvente.
Cuando se utiliza el eje Y, hay dos ejes que interpol-
an lineal o circularmente en el plano de mecanizado
indicado, mientras que el tercer eje interpola
linealmente. De esta forma se pueden mecanizar
por ejemplo ranuras o cajeras con superficie base
plana y márgenes de ranura verticales. Indicando el
ángulo del husillo se determina la posición del
contorno de fresado sobre la pieza.
Con el CNC PILOT realizan programas NC con el eje
Y en:
■ DIN PLUS
■ TURN PLUS definición del contorno
■ TURN PLUS elaboración del plan de trabajo
