6 TURN PLUS 286
6.12 Generación interactiva
del plan de trabajo (GIPT)
En el IAG se definen los Bloques de trabajo
individuales del plano de trabajo. En este caso se
selecciona la herramienta y los valores de corte y
se determina el ciclo de mecanizado.
La Automaticidad parcialgenera un bloque de
trabajo completo (mecanizado parcial).
En los Mecanizados especiales (SB) se emplean
trayectorias de desplazamiento, llamadas de
subprogramas o funciones G-/M (ejemplo: empleo
de sistemas de manipulación de pieza).
Un bloque de trabajo puede contener:
■ la llamada de herramienta
■ los valores de corte (datos tecnológicos)
■ el arranque
■ el ciclo de mecanizado
■ el desplazamiento libre
■ el arranque del punto de cambio de la
herramienta
Si se emplean la herramienta/los datos de corte del
bloque de trabajo anterior, el TURN PLUS no
genera una nueva llamada de herramienta o nuevas
órdenes de desplazamiento y velocidad.

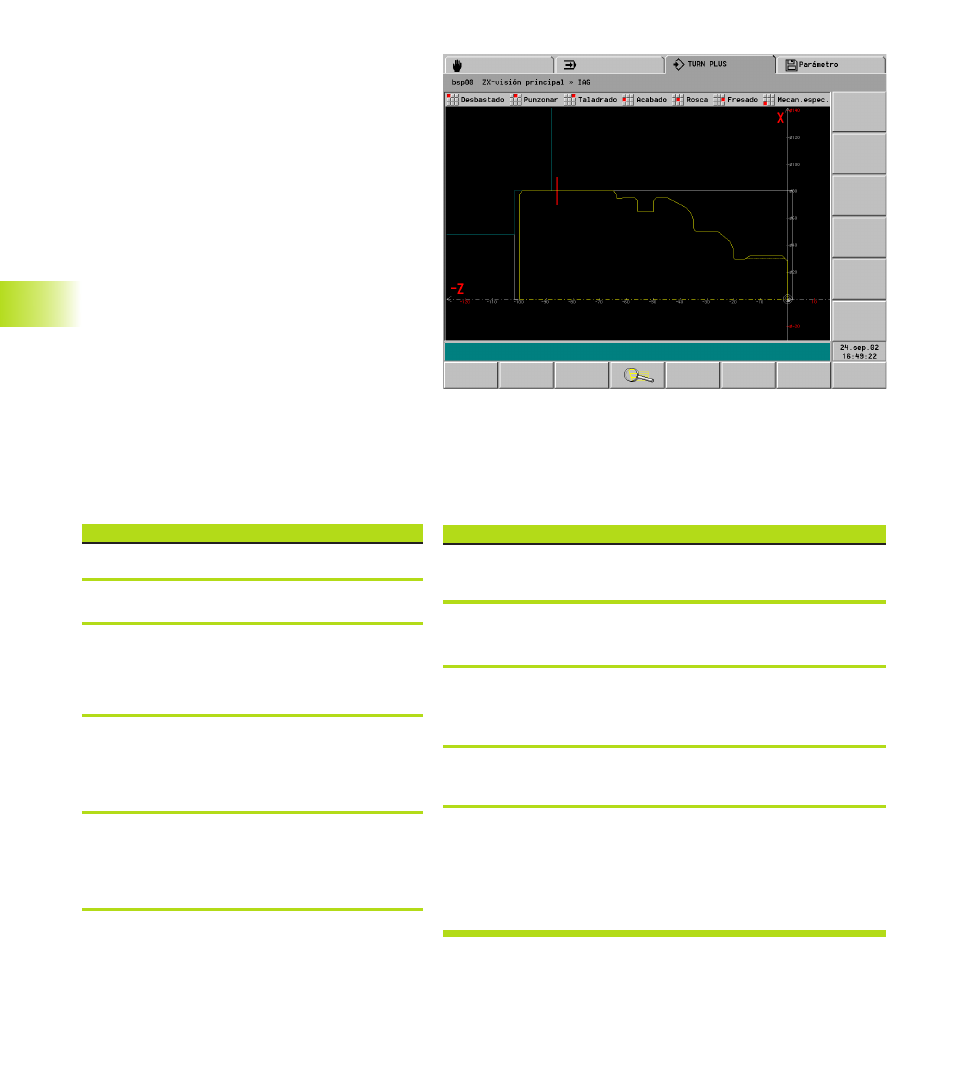

Generar un bloque de trabajo
Seleccionar el tipo de mecanizado
<
Seleccionar herramienta (submenú „herramienta“)
<
Seleccionar „datos de corte“
■ Comprobar/optimizar datos de corte
■ activar/desactivar refrigerante y definir circuito
de refrigeración
<
Seleccionar ”ciclo - zona de mecanización”
■ Fijar zona de mecanizado mediante la selección
de la zona
■ TURN PLUS marca la zona seleccionada
<
Seleccionar „Ciclo – parámetro de ciclo“
■ TURN PLUS abre la ventana de diálogo
„Parámetro de ciclo“
■ Probar/optimizar parámetro
<
6.12 Gener
ación int
er
activ
a del plan de tr
abajo (IA
G
)
Generar un bloque de trabajo (continuación)
Si es necesario seleccioanr ”ciclo - aproximación”
■ Introducir posición de arranque y tipo de arranque
<
Si es necesario seleccioanr ”ciclo - desplazamiento libre”
■ Introducir posición y tipo de desplazamiento libre
<
Si es necesario seleccionar ”ciclo - aproximación al punto para
cambio de herramienta”
■ Introducir posición y tipo de desplazamiento al punto de cambio
<
„Start“ – TURN PLUS simula el mecanizado(ver „ 6.14 Gráfico de
control“)
<
Es posible adoptar el bloque de trabajo:
■ se memoriza el bloque de trabajo y se actualiza la pieza
(seguimiento de la pieza sin mecanizar)
■ modificar: el TURN PLUS rechaza el bloque de trabajo – probar/
optimizar el parámetro y simular de nuevo
■ repetir: el TURN PLUS vuelve a simular el mecanizado
