CNC PILOT 4290 de HEIDENHAIN 81
4.4 Características del segmento de programa
Ejemplo: tabla REVOLVER
REVOLVER 1
T1 ID”342-300.1” [Hta del banco de datos]
T2 WT1 X50 Z50 R0.2 B6 [descripción sencilla de hta.]
T3 WT122 X15 Z150 H0 V4 R0.4 A93 C55 I9 K70 [descripción
[Descripción de hta – sin aceptación en la DB]
T4 ID”Erw.1” WT112 X20 Z150 H2 V4 R0.8 A95 C80 B9 K70
[descripción de hta. ampliada – con adopción en el DB]
. . .
■ Introducción ampliada:
n Sin limitaciones para el empleo de la herramienta.
n En la simulación sólo se representan los cortes de herramienta.
n Primero se define el tipo de herramienta y a continuación se
edita el parámetro de herramienta. Los parámetros de
herramienta se corresponden con la primera ventana de diálogo
del editor de herramienta (ver „
8.1 banco de datos de
herramienta“).
n Sólo si se introduce el número de identidad, se adoptan los
datos en la traducción del programa.
■ Herramienta sencilla:
n apropiada sólo para recorridos sencillos y ciclos de torneado
(G0...G3, G12, G13; G81...G88).
n No se realiza ningún seguimiento del contorno.
n Se realiza la compensación del radio de la cuchilla.
n No se aceptan herramientas sencillas en el banco de datos.
n Significado de los parámetros: véase la tabla
Herramientas sencillas
Ventana de diálogo Programa NC Significado

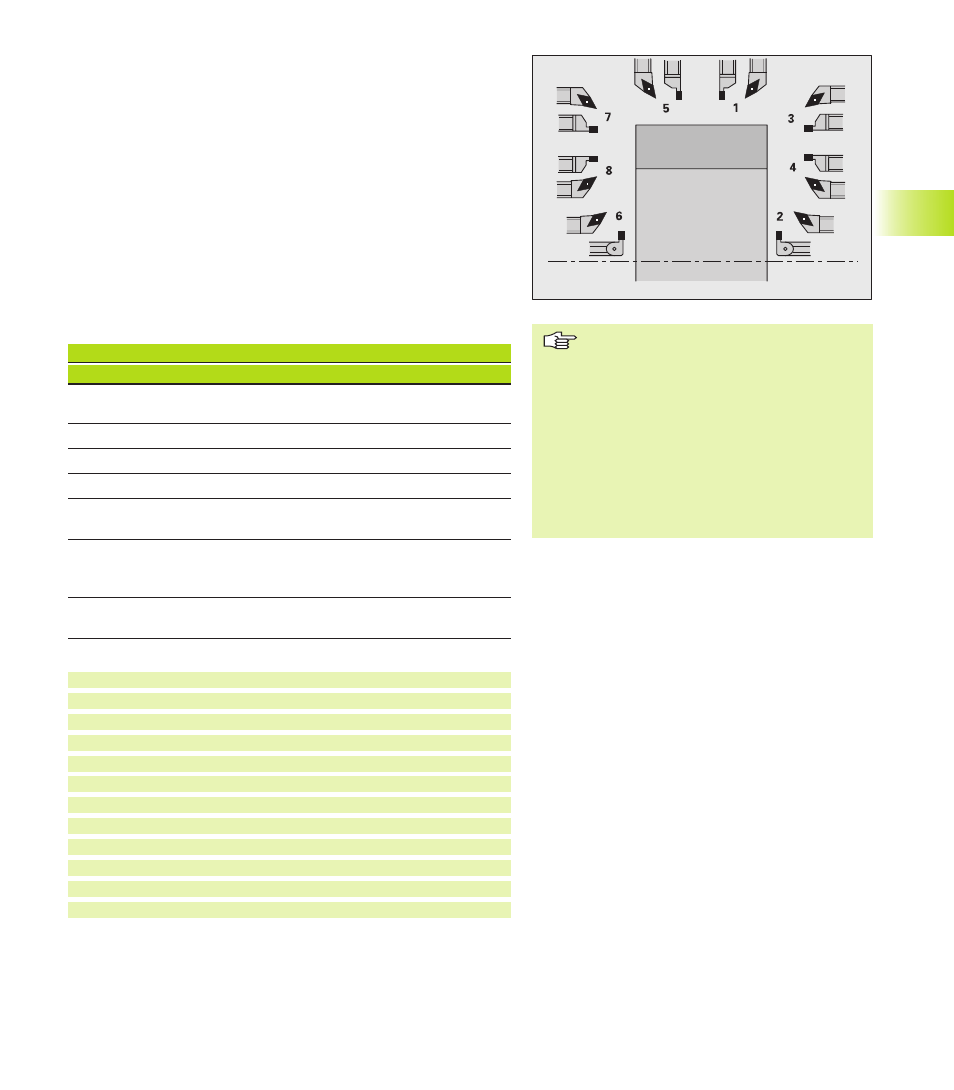

Tipo de herramienta WT
Tipo de herramienta y
dirección de mecanizado
Cota X (xe) X Medida de ajuste
Cota Y (ye) Y Medida de ajuste
Cota Z (ze) Z Medida de ajuste
Radio R (rs) R Radio de la cuchilla en
herramientas de torneado
Anch.filo B (sb) B Ancho de corte en
herramientas de tronzado y
fungiformes
Diámet. I (df) I Diámetro de fresado o
taladrado
n Al no programar REVOLVER, se
emplean las herramientas introducidas
en la „Lista de herramientas“ (ver „
3.3.1
orientar lista de herramientas“).
■ Los nombres „_SIM...“ und „_AUTO...“
se encuentran reservados para
„herramientas temporales“ (Herramienta
sencilla y herramientas sin número de
identidad) La representación de
herramienta sólo es válida mientras el
programa NC está activado en la
simulación o en modo automático
