4 DIN PLUS 62

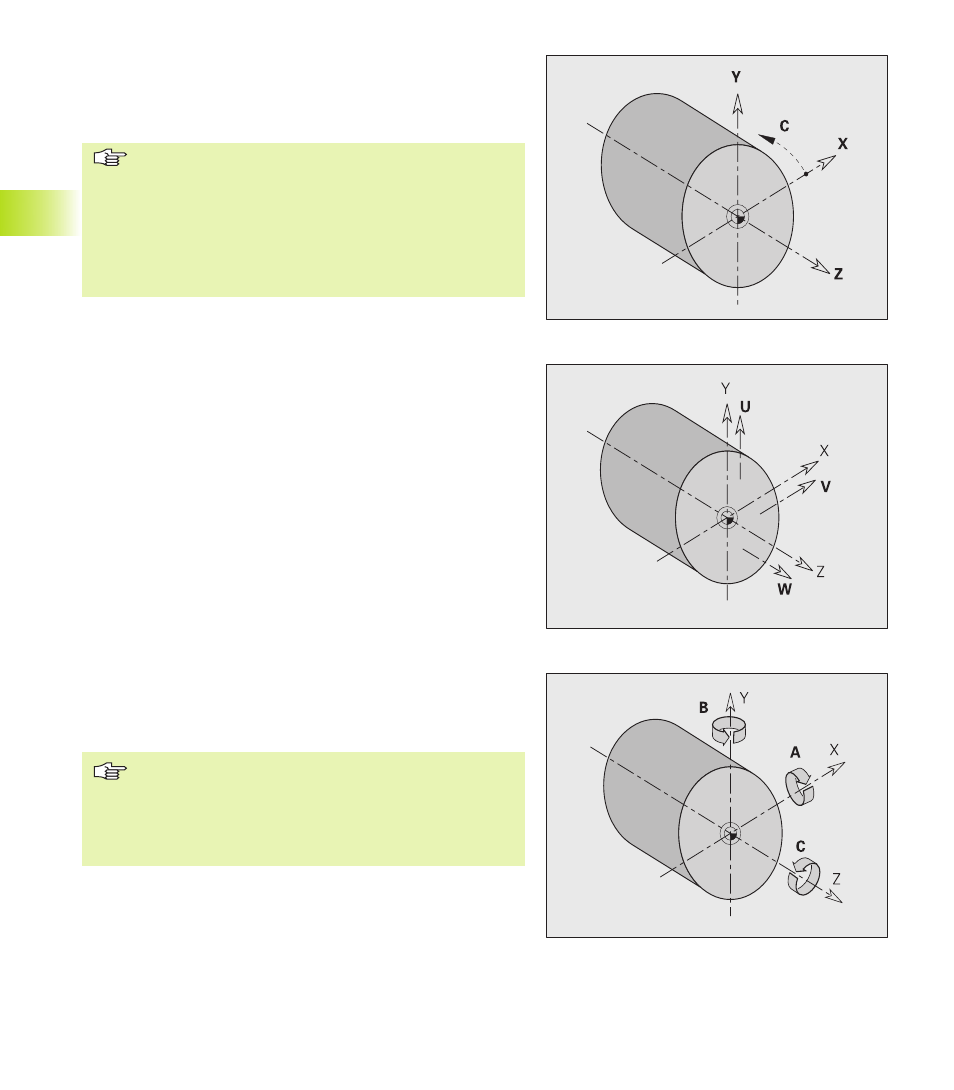

Ejes principales
Ejes auxiliares lineales
Ejes giratorios como ejes auxiliares
4.1.3 Ejes lineales y giratorios
Ejes principales: Características de coordenadas del eje X-, Y- y Z se
refieren al punto cero de la pieza. Se seleccionan divergencias de
esta regla.
En las coordenadas X negativas debe tenerse en
cuenta:
■ no se permiten en descripciones de contornos
■ no se permiten en los ciclos de torneado
■ se suspende el seguimiento del contorno
■ el sentido de giro en los arcos de círculo (G2/G3, G12/
G13) se tiene que ajustar manualmente
■ la posición en la compensación del radio de la cuchilla
(G41/G42) se tiene que ajustar manualmente
Eje C: las características de ángulo se refieren al „punto cero del
eje C“. (Condición previa: que el eje C esté configurado como eje
principal.)
En los contornos y mecanizados con eje C se tiene:
■ Las indicaciones de coordenadas en la superficie frontal/parte
posterior se realizan en coordenadas cartesianas (XK, YK), o en
coordenadas polares (X, C)
■ Las indicaciones de coordenadas en la superficie envolvente se
realizan en coordenadas polares (Z, C). En lugar de „C“ es posible
emplear la „medida de sección CY“ („Desarrollo de superficie“
en el diámetro de referencia).
Ejes suplementarios (Ejes auxiliares): El CNC PILOT contempla
además de los ejes prinicipales
■ U: Ejes lineales en dirección X
■ V: Ejes lineales en dirección Y
■ W: Ejes lineales en dirección Z
■ A: Eje giratorio, rotación alrededor de X
■ B: Eje giratorio, rotación alrededor de Y
■ C: Eje giratorio. rotación alrededor de Z
Los ejes auxiliares sólo se programan en la parte del mecanizado
con funciones G0..G3, G12, G13, G30, G62 y G701. Una
interpolación circular sólo es posible en los ejes principales.
Los ejes giratorios (como ejes auxiliares) se programan en el
apartado del mecanizado con G15.
■ El editor DIN tiene en cuenta sólo letras de dirección
de los ejes configurados.
■ El comportamiento de los Ejes redondos C depende
de si el eje principal o auxiliar se encuentra configurado.
Las „Funciones eje C“ G100..G113 son válidas para el
„Eje principal C“.
4.1 Programación DIN
