4 DIN PLUS
104

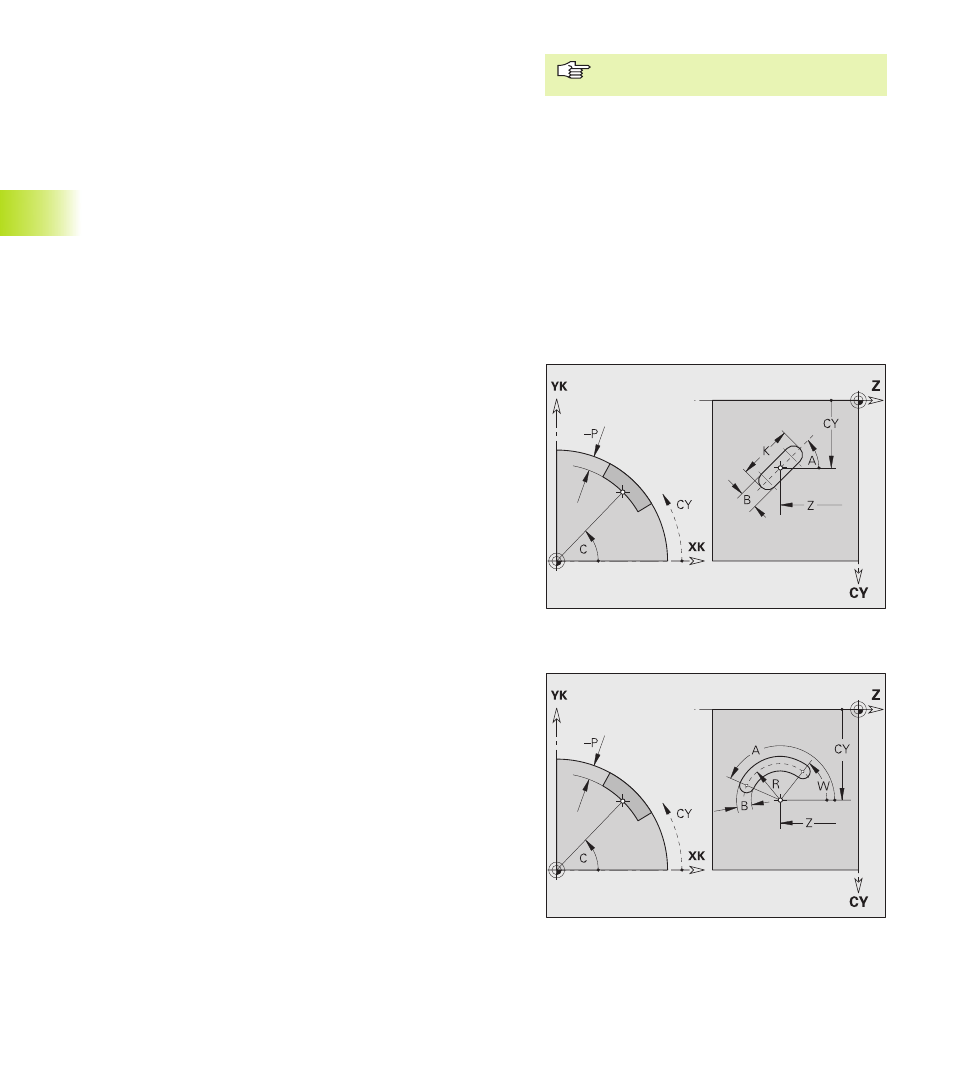

Ranura circular sobre superficie cilíndrica
envolvente G312-/G313-Geo
■
G312: ranura circular en sentido horario
■
G313: ranura circular en sentido antihorario
Parámetros
Z:
Punto central del arco
C:
Punto central del arco (ángulo)
CY:
Angulo como ”medida del recorrido” (ref.: desarrollo de la
superficie envolvente en ”diámetro de referencia”)
R:
Radio de curvatura (ref. trayectoria del punto central de la
ranura)
A:
Ángulo punto inicial (referencia: eje Z)
W:
Punto final del ángulo (referencia: eje Z)
B:
Anchura de la ranura
P:
Profundidad de la cajera – sin introducción: ”P” de G308
G312-Geo
Ranura lineal sobre superficie cilíndrica envolvente
G311-Geo
Parámetros
Z:
Punto central
C:
Punto central (ángulo)
CY:
Angulo como ”medida del recorrido” (ref.: desarrollo de la
superficie envolvente en ”diámetro de referencia”)
A:
Angulo del eje longitudinal (ref.: eje Z – por defecto: 0°
K:
Longitud de la ranura
B:
Anchura de la ranura
P:
Profundidad de la cajera – sin introducción: ”P” de G308
4.5 Ór
denes g
eométr
icas
Mecanizar taladro G310 con G71 ...G74.
E:
Angulo de avellanado
I:
Diámetro de la rosca
J:
Profundidad de la rosca
K:
Entrada de rosca (longitud)
F:
Paso de roscado
V:
Roscado a izquierdas o a derechas – por defecto: 0
■
V=0: roscado a derechas
■
V=1: roscado a izquierdas
A:
Angulo (referencia: eje Z) – por defecto: 90° = taladro
perpendicular
(margen: 0° < A < 180°)
O:
Diámetro de centraje
