3.2 Modo manual
La velocidad de corte constante sólo se puede introducir
para carros que poseen un eje X.
Funciones del cambio de herramienta:
■ girar herramienta
■ calcular „nueva“ medida de herramienta
■ visualizar „nuevos“ valores reales en la visualización
de posición
3.2.1 Introducción de los datos de la
máquina
Grupo de menú ”F” (avance):
■ Avance de rotación
Seleccionar ”Avance de giro”
Introducir avance en „mm/V“ (o „pulgadas/U“)
■ Avance por minuto
Seleccionar ”Avance de minuto”
Introducir avance en „mm/min“ (o. „pulgadas/
min“)
Grupo de menú ”S” (revoluciones):
■ Revoluciones del cabezal
Seleccionar ”Número revoluciones S”
Introducir velocidad en „R.P.Mp“
■ Velocidad de corte constante
Seleccionar ”v-constante”
Introducir velocidad de corte en in „m/min“
(bzw. „ft/min“)
■ Parada puntual
Ajustar el cabezal con la tecla para cambio de
cabezal
Seleccionar ”Parada puntual”
Introducir posición
Inicio del ciclo: se posiciona el cabezal
Parada del ciclo: salir de la ventana de diálogo
Punto del menú „T“ (herramienta):
Seleccionar „V“
Introducir posicion revólver
3.2.2 Instrucciones M

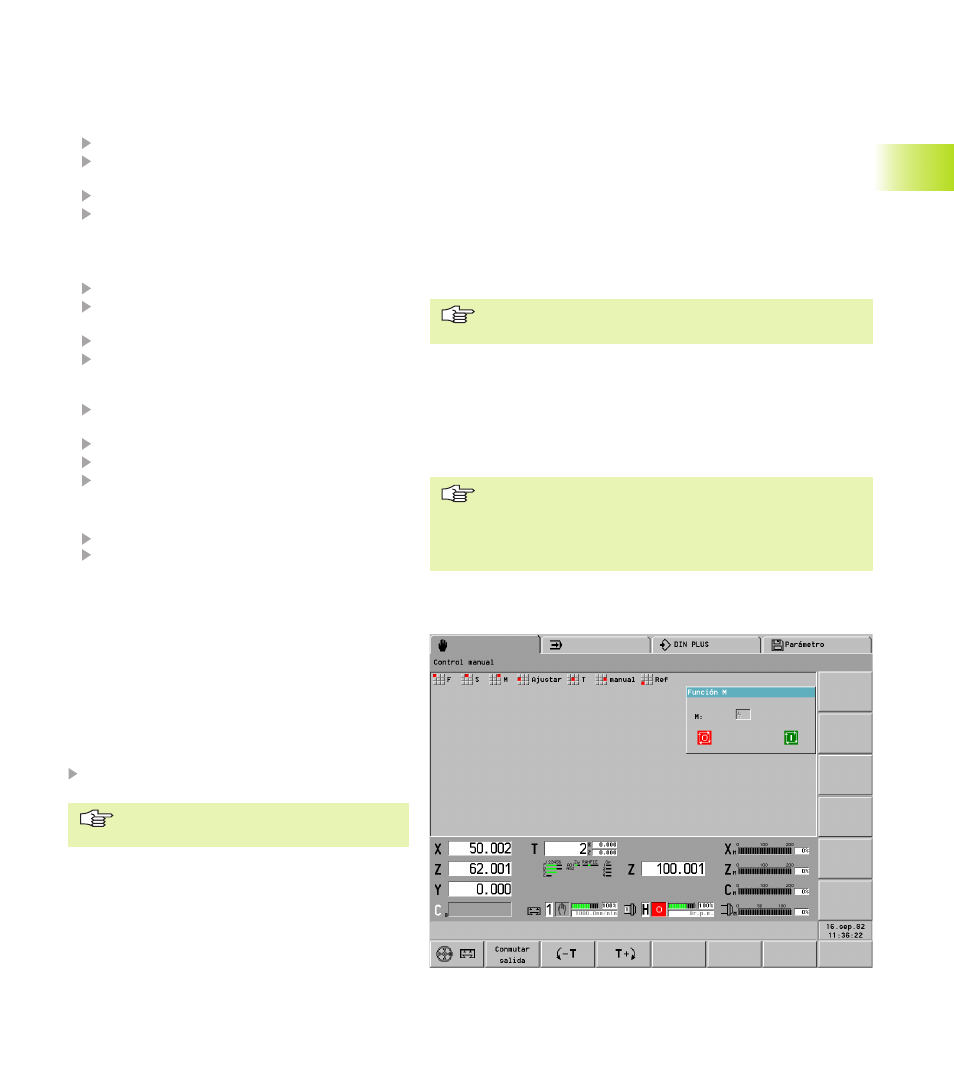

Grupo de menú M (funciones M):
■ Se conoce el número M: seleccionar ”M-directo”
e introducir el número
■ ”Menú M”: seleccionar la función M en base al
menú
Tras introducción/selección de la función M:
Inicio del ciclo: se ejecuta la función Mt
Parada de ciclo: salir de la ventana de diálogo
El menú M depende de la máquina.
Puede diferir del ejemplo representado.
