6 TURN PLUS 330
6.16.8 Mecanizado ondular
TURN PLUS en las piezas ondulatorias además del mecanizado
estándard se realiza también el mecanizado de la parte posterior.
De esta forma se pueden realizar contornos ondulares en una sóla
sujeción.
TURN PLUS no retira el cabezal móvil y no comprueba la situación.
Criterio para realizar una ”contorno ondular”: la pieza está sujeta
por el lado del cabezal y el lado del contrapunto.
¡ Atención, peligro de colisión !
TURN PLUS no comprueba las colisiones en el
mecanizado transversal o cuando se trabaja en la
superficie frontal y la parte posterior.
Zona de protección para taladrados y fresados
■ TURN PLUS mecaniza contornos de taladrado y fresado sobre las
superficies transversales (frontal y posterior) bajo las siguientes
condiciones:
■ la distancia (horizontal) a la superficie transversal debe ser > 5
mm - o
■ la distancia entre el medio de sujeción y el contorno de
taladrado/fresado debe ser
> SAR (SAR: véase parámetro de mecanizado 2).
■ Si el contorno ondular está sujeto a un lado del husillo, TURN
PLUS tiene en cuenta la limitación de corte (SB).
Continuación en la página siguiente
6.16 Instr
ucciones de mecanizado

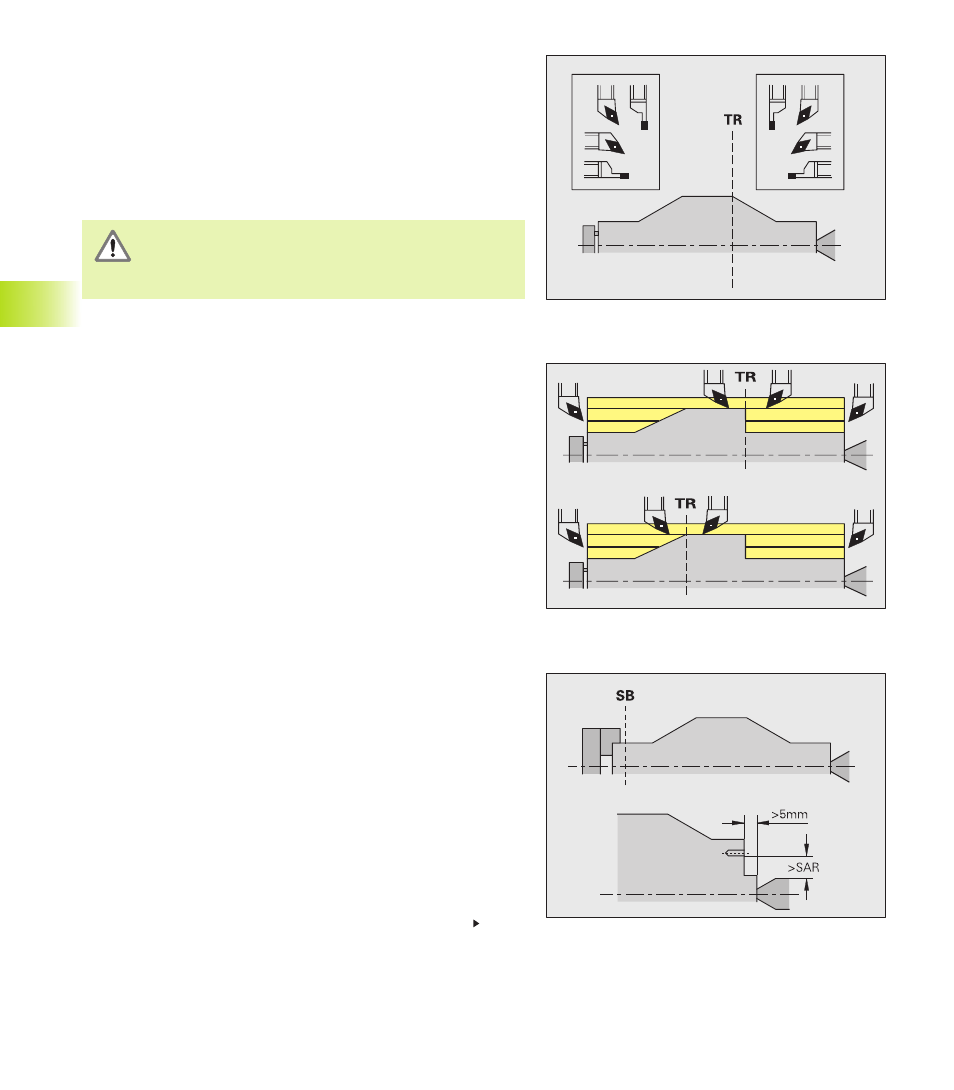

Punto de separación (TR)
El punto de separación divide la pieza en zona frontal y zona
posterior. Si no se indica el punto de separación, TURN PLUS lo
posiciona en la transición del diámetro mayor al diámetro menor.
Los puntos de separación deben situarse en la esquinas exteriores.
Herramientas para el mecanizado de la zona
■ zona frontal: dirección de mecanizado prinicipal „– Z“; o
primeramente herramientas de tronzado o de rosca a la
„izquierda“ etc.
■ zona posterior: dirección de mecanizado principal „+ Z“; o
primeramente herramientas de tronzado o de rosca a la „derecha"
etc.
Fijar/modificar punto de separación: ver „ 6.9.5 puntos de
separación“
