CNC PILOT 4290 de HEIDENHAIN 39

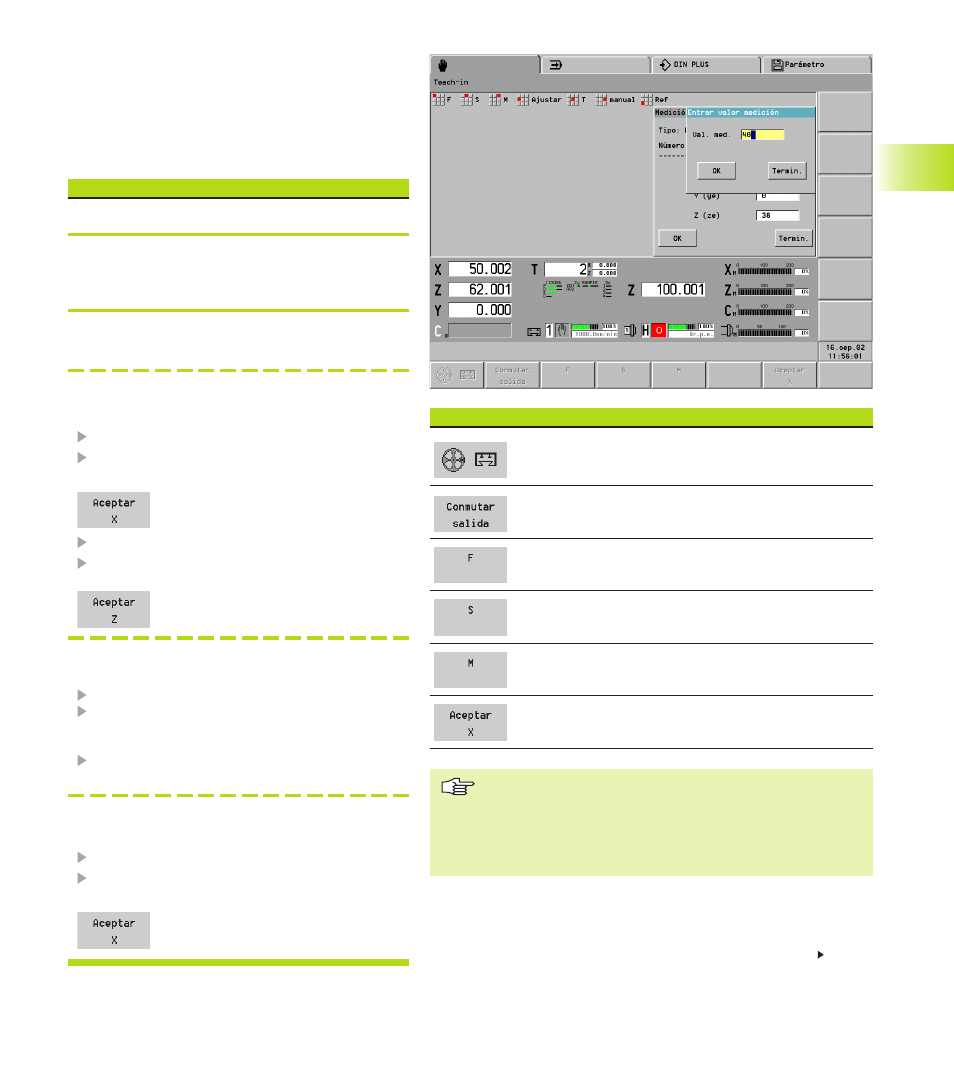

3.4.6 Medición de herramientas
El tipo de medición de herramienta se determina en
el parámetro de máquina 6:
■ 0: raspar
■ 1: Medir con palpador de medida
■ 2: Medir con óptica de medida
Medición de herramientas
Girar hacia adentro la herramienta
<
„Ajustar – Ajustar hta. – Medir hta.“ seleccionar.
La ventana de diálogo ”Medición Hta T...” indica
las medidas válidas de la herramienta.
<
Introducir medida de la herramienta,introducir
„Medida“
Determinar medida de herramienta mediante
raspado
Seleccionar campo de introducción „X“
+Raspar+ diámetro, desplazar libremente en
dirección Z
Aceptar diámetro como „valor de
medida“
Seleccionar campo de entrada „Z+
„Raspar“ superficie transversal, desplazar
libremente en dirección X
Aceptar „Z-posición herramienta“
como „Valor de medida“
Medir la herramienta con el palpador de medida
para cada campo de introducción:
Seleccionar el campo de introducción „X/Z“
Desplazar la punta de la herramienta en
dirección X-/Z- al palpador de medida – el CNC PI-
LOT acepta la „medida X/Z“
Retroceder la herramienta – Desplazar
libremente el palpador de medida
Medir herramientas con óptica de medición
para cada campo de entradas:
Seleccionar el campo de entradas „X/Z“
Llevar la punta de la herramienta en dirección
X-/Z con la cruz reticular al recubrimiento.
Aceptar el valor
Softkeys
■ Asignar el volante a un eje
■ Fijar la resolución del volante.
Conmutar la visualización de la máquina
Introducir el avance de giro
Introducir la velocidad de corte constante
Introducción de funciones M
Aceptar la posición X como valor de medida (o
posición Y o Z)
Continuación en la página siguiente
3.4 Funciones de ajuste
■ Las características de la ventana de diálogo „Introducir
valor de medida“ se refieren al punto cero de la pieza.
■ Se borran los valores de corrección de la herramienta.
■ Las medidas de herramienta proporcionadas se
introducen en el banco de datos.
