5.1 Modo de funcionamiento Simulación
El color del recorrido de avance se puede
determinar en relación al número T (parámetro de
control 24).

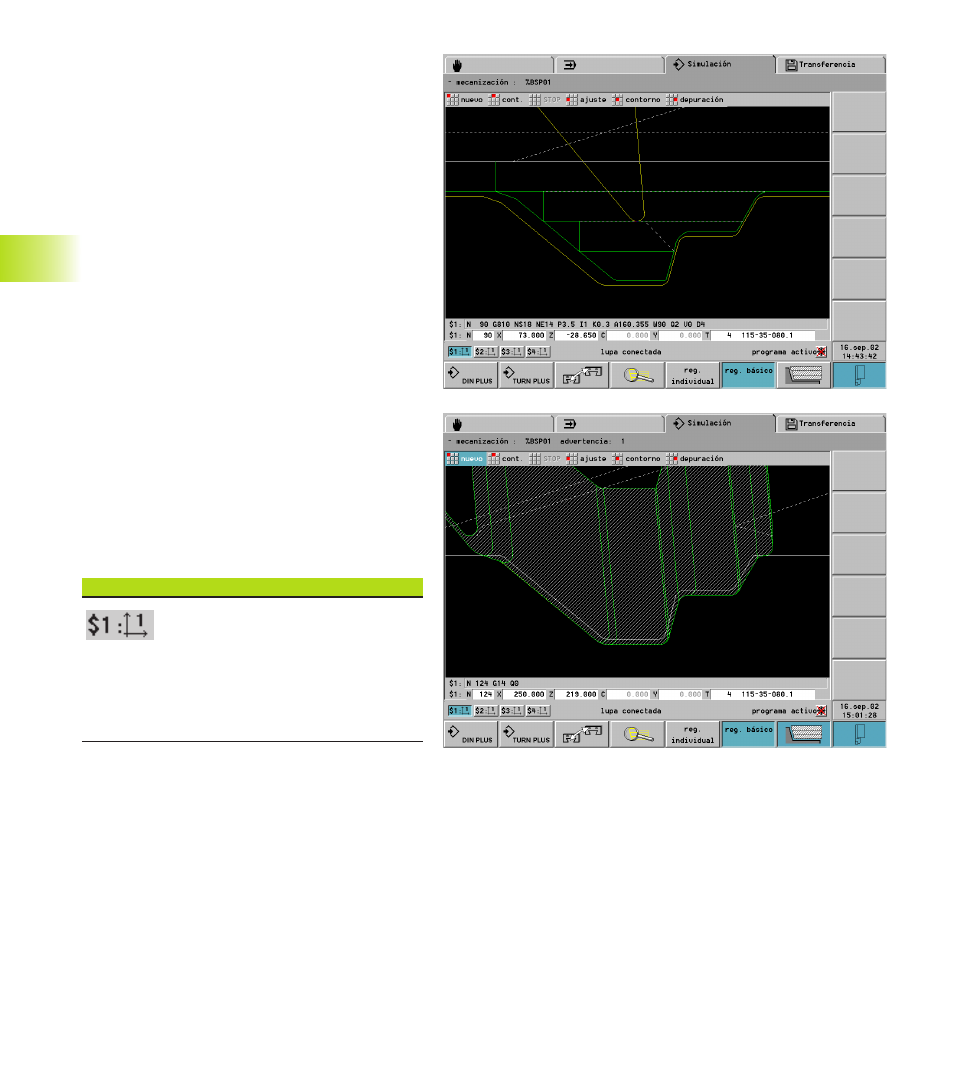

En la representación del trazado de corte el
CNC PILOT representa la superficie del ”margen
cortado” por la herramienta de forma rallada. Esto
quiere decir, que el campo mecanizado se puede
ver con una geometría exacta de la cuchilla (radio,
anchura y posición de la cuchilla, etc.).
En el trazado del corte se puede comprobar si
queda material, si se daña el contorno o si los
solapamientos son demasiado grandes. La
representación del trazado de corte es
especialmente adecuada para los mecanizados de
profundización y taladrado y el mecanizado de
biseles, debido a que la forma de la herramienta
es decisiva para el resultado.
Instrucciones a las visualizaciones
■ Frase NC programada (frase fuente NC)
■ Visualización de las frases fuente NC de hasta
cuatro carros (Ajuste: punto del menú „Ventana de
ajuste“)
■ alternativamente: visualización de cuatro varia-
bles seleccionadas (selección: punto del menú
„Visualizar variables Debug – Fijar variables“)
■ Visualizar:
■ Número de frase, valores de posición (valores
reales) y herramienta del carro seleccionado
■ alternativamente a las características de
herramienta: velocidad, avande, sentido de giro
del cabezal
Sistemas de coordenadas de los carros
■ $n (n: 1..6): identificación del carro –
el carro seleccionado se encuentra
marcado
■ Símbolo: sistema de coordenadas
configurado de este carro
■ Número en el símbolo, contorno
que mecaniza este carro
