CNC PILOT 4290 de HEIDENHAIN 227
6.3 Descr
ipción de la pieza

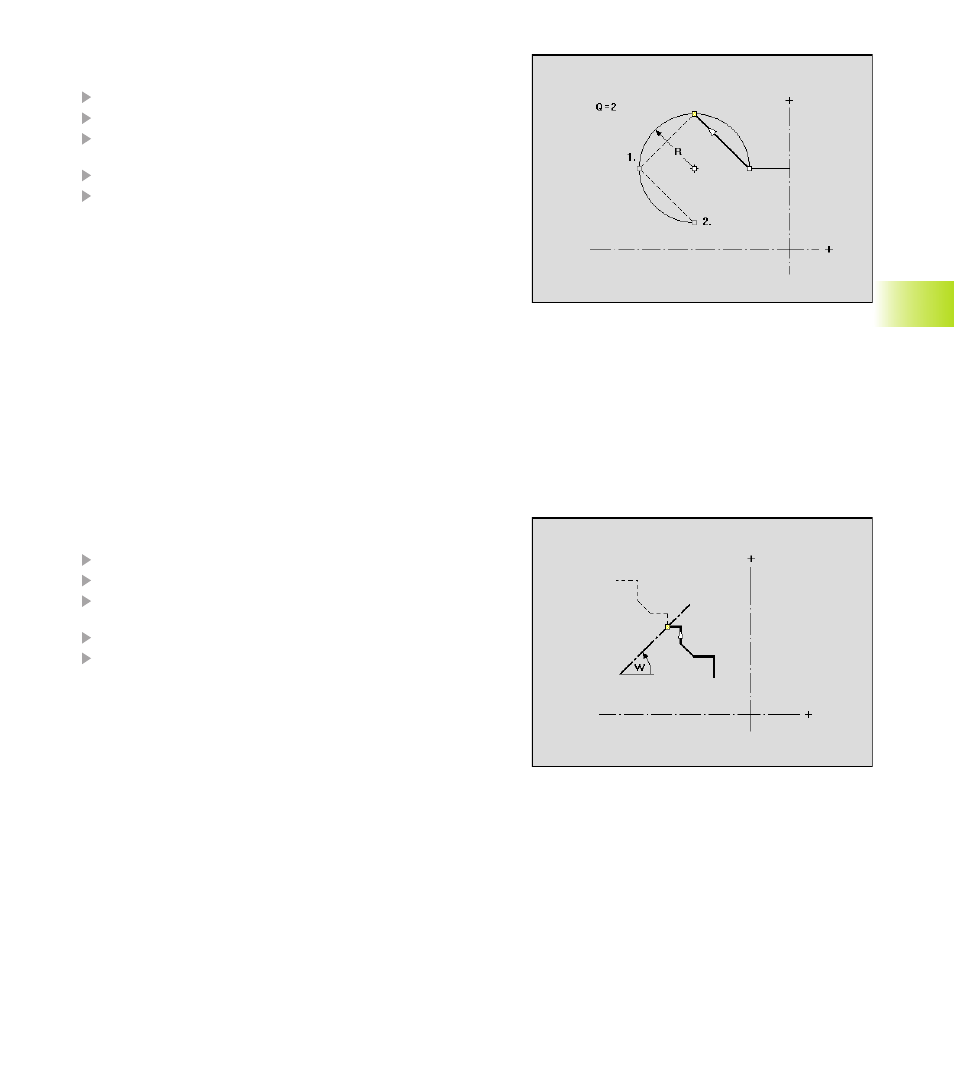

■ Serie – circular: duplica la zona del contorno seleccionada y la
”coloca” n veces en el contorno.
Seleccionar ”serie - circular”
TURN PLUS marca el último elemento
Seleccionar y confirmar la sección del contorno mediante
softkey
Introducir ventana del diálogo „reproducir circular en serie"
TURN PLUS visualiza un „centro de rotación“ como „cuadrado
rojo“ an – seleccionar el „Punto de giro“ mediante softkey y
confirmar por softkey – TURN PLUS amplía el contorno
Parámetro (reproducir ventana de diálogo „en serie circular“)
Q:
Cantidad (la sección del contorno se duplica Q-veces)
R: Radio de muestra
Ejecución de ”duplicar - circular”
■ Puntos giratorios: TURN PLUS determina con el ”radio” un
círculo alrededor del punto inicial y el punto final de la sección del
contorno. Los puntos de corte de los circulos dan como resultado
los dos puntos de giro posibles.
■ El ángulo de giro es el resultado de la distancia entre el punto
inicial y el punto final de la sección del contorno.
■ Ampliar contorno: TURN PLUS duplica la sección del contorno
seleccionada, la gira y la ”coloca” junto al contorno.
■ Reflejar (espejear): refleja la zona del contorno seleccionada y la
”coloca” junto al contorno.
Seleccionar ”espejear”
TURN PLUS marca el último elemento
Seleccionar y confirmar mediante softkey la sección del
contorno
Introducir ventana de diálogo „reproducir en serie circular“
Pulsar ”OK” – TURN PLUS amplia el contorno
Parámetro (ventana de diálogo „Duplicar mediante reflexión“)
W:
Ángulo del eje de reflexión – Referencia del ángulo: eje Z
positivo (el eje reflector se desvía a través del punto final
actual del contorno)
Punto del menú ”Info”
Abre/cierra la ventana con las informaciones sobre ”elementos
geométricos no solucionados”.
■ Cuando la ventana no acepta todas las casillas de información con
”flecha arriba/abajo” se desplaza el cursor a la siguiente/anterior
casilla de información.
■ Con la tecla ”ALT” se editan los parámetros del último elemento
no solucionado.
