Desbastado longitudinal, plano (G810, G820)

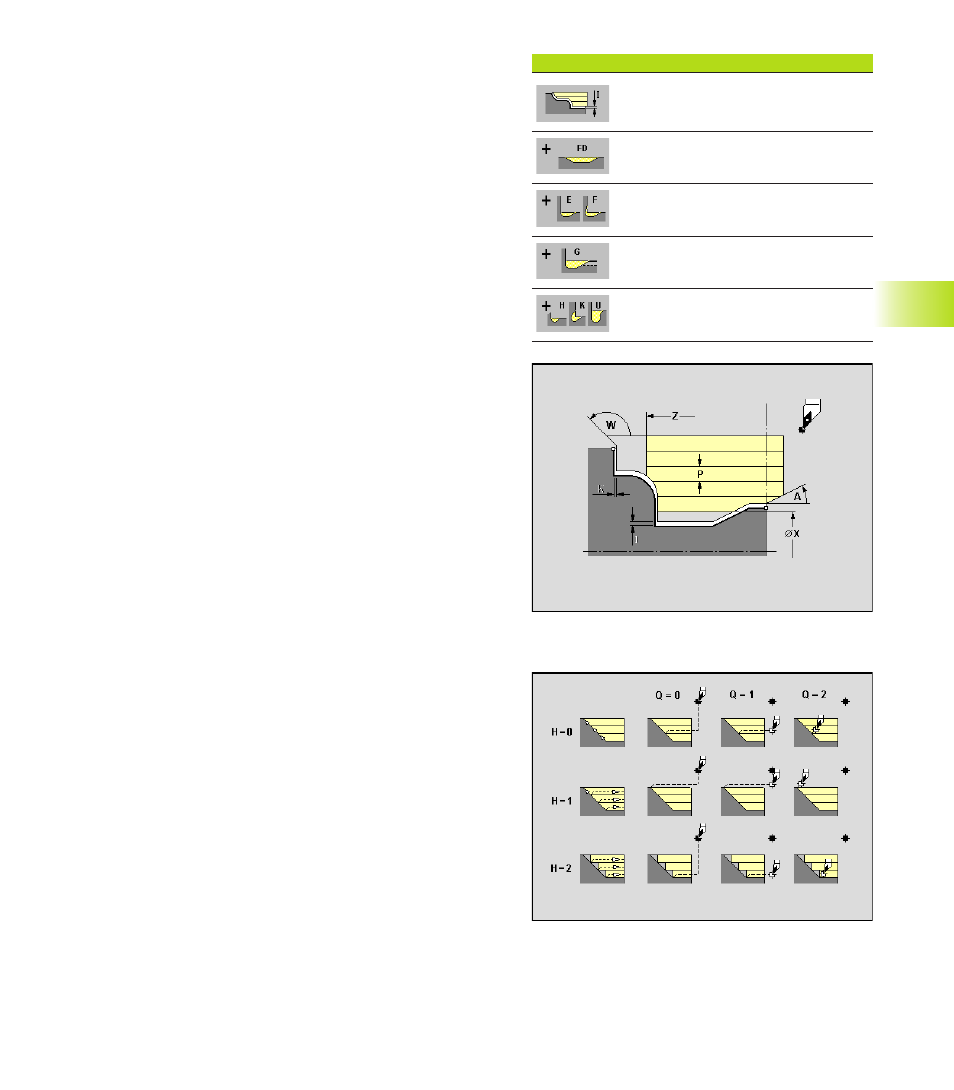

Parámetros
P:
Profundidad de corte (ajuste máximo)
A:
Ángulo de arranque (referencia: eje Z)
■
Longitudinal: por defecto 0°/180° (paralelo al eje Z)
■
Plano: por defecto 90°/270° (perpendicular al eje Z)
W:
Ángulo de salida (referencia: eje Z)
■
longitudinal: por defecto 90°/270° (perpendicular al eje Z)
■
Plano: por defecto 0°/180° (paralelo al eje Z)
X, Z:
Limitación del corte
Tipo de sobremedida ajustar: mediante softkey
I, K:
Sobremedida longitudinal/plana diferente
I:
Sobremedida constante – genera „Sobremedida G58“
antes del ciclo
Profundizar: mecanizar los contornos descendentes ?
■
Sí
■
No
E:
Avance de profundidad reducido en contornos
descendentes
H:
Tipo de desplazamiento – tipo de suavizado del contorno
■
H=0: se sujeta tras cada corte a lo largo del contorno
■
H=1: se levanta por debajo de 45; suavizado del contorno
tras el último corte
■
H=2: se levanta por debajo de 45° – sin suavizado del
contorno
Q:
Tipo de desplazamiento libre durante el final del ciclo
■
Q=0: volver al punto de partida
Longitudinal: primero dirección X- a continuación dirección
Z
Plano: primero dirección Z- a continuación dirección X
■
Q=1: posicionado antes del contorno mecanizado
■
Q=2: se levanta a la distancia de seguridad y se para
Mecanizado de contorno libre (ver tabla de softkeys)
6.12.4 Tipo de mecanizado desbastar
Resumen: tipo de mecanizado desbastar
■
Desbastado longitudinal (G810)
■
Desbastado tangencial (G820)
■
Desbastado paralelo al contorno (G830)
■
Desbastado automático – TURN PLUS genera todos los
mecanizados de desbaste automáticamene
■
Desbarbar desbastado
■
desbaste restante longitudinal
■
desbastado restante transversal
■
Desbastado restante paralelo al contorno
■
Desbarbar automáticamente
■
Desbarbar desbaste (herramienta neutral)
Softkey „Mecanizado de desbaste“
Ajustar medida longitudinal/transversal
o medida constante
Mecanizar giro libre FD
Mecanizar tallado libre E y F
Mecanizar tallado libre G
Mecanizar tallado libre H, K y U
