5.3 Simulación del contorno
5.3.1 Funciones de la simulación del
contorno
En la simulación del contorno se puede
■ seleccionar entre la ”representación del carro o
de las vistas”.
■ comprobar la programación del contorno
mediante la estructura del contorno en frase
individual.
■ comprobar los parámetros de un elemento del
contorno (acotación de elementos).
■ medir cada punto del contorno relativo a un punto
de referencia (medición del punto).
Para que se pueda simular un contorno son
imprescindibles los contornos programados
(descripción del bloque de la pieza/pieza acabada,
contornos auxiliares). Si las descripciones no están
completas la representación se realiza ”hasta
donde es posible”.

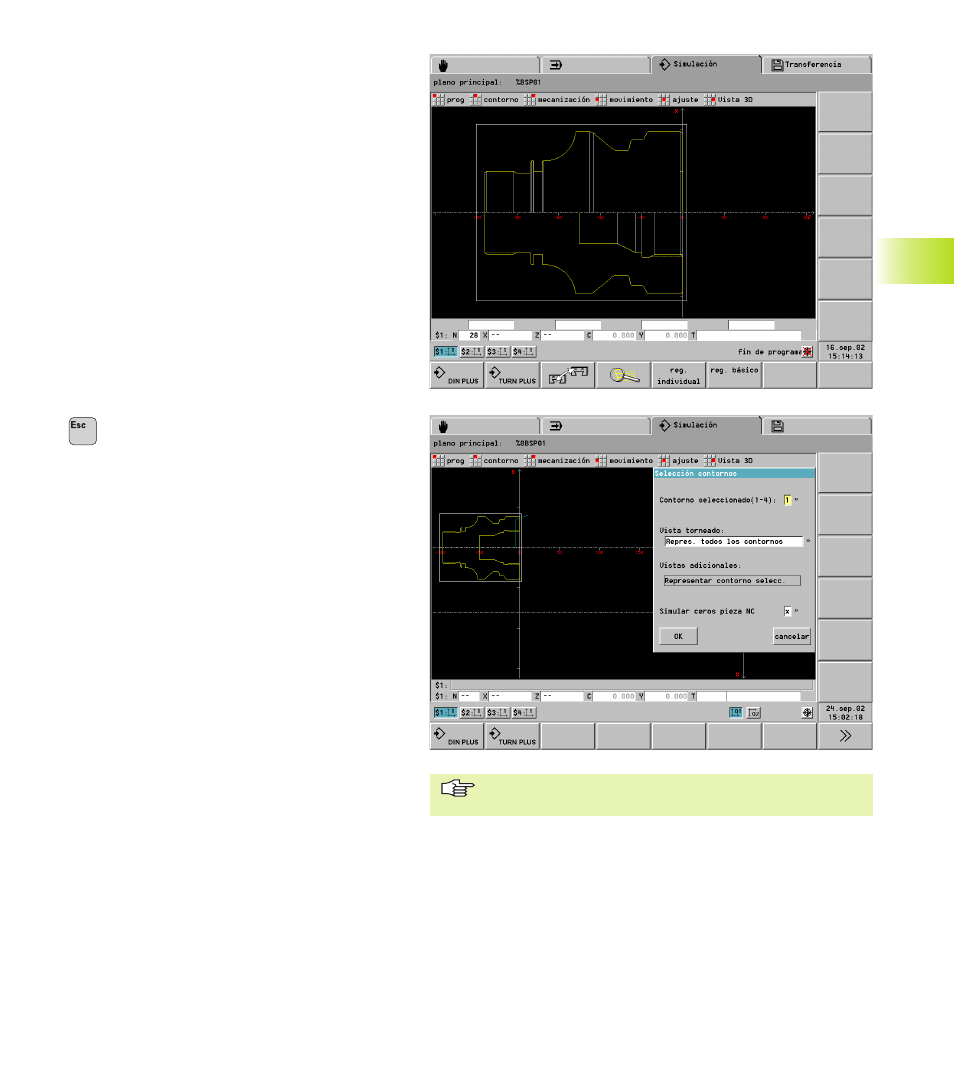

regreso al menú principal
■ Puntos del menú para el control de la simulación
■ Nuevo: traza de nuevo el contorno (se tienen en
cuenta las modificaciones del programa)
■ Continuar: Representa la siguiente frase frase
de fuente NC o frase base
■ Punto del menú „representación (contorno)“
Se configuran:
■ „(representación) corte“
■ „(representación) ver“
■ „Corte & ver (representación)“: por encima de
la vista del centro de giro-, por debajo de la
representación de corte del centro de giro
Grupo del menú „Ajuste(s) – ...“:
■ „... – Ventana“:
„... – Punto cero C“:
ver „5.2 menú principal“
■ „... – Selección del contorno“:
■ Ajustar en la ventana de diálogo si se deben
visualizar un contorno seleccionado o todos los
contornos del programa NC.
■ Ajustar si se deben tener en cuenta los
desplazamientos del punto cero.
■ „... – Avisos“: ver „ 5.1.2 Instrucciones de manejo“
■ Punto del menú „Vista 3D“: ver „ 5.7 Vista 3D“
■ Grupo del menú „Debug“:
Cuando se emplean variables para la descripción
del contorno, es posible visualizar y modificar las
variables con las „funciones debug“ (ver „
5.8
Controlar desarrollo del programa NC“).
5.3 Simulación del cont
or
no
En el modo ”registro individual o básico” se muestra la
visualización del corte.
