CNC PILOT 4290 de HEIDENHAIN 291

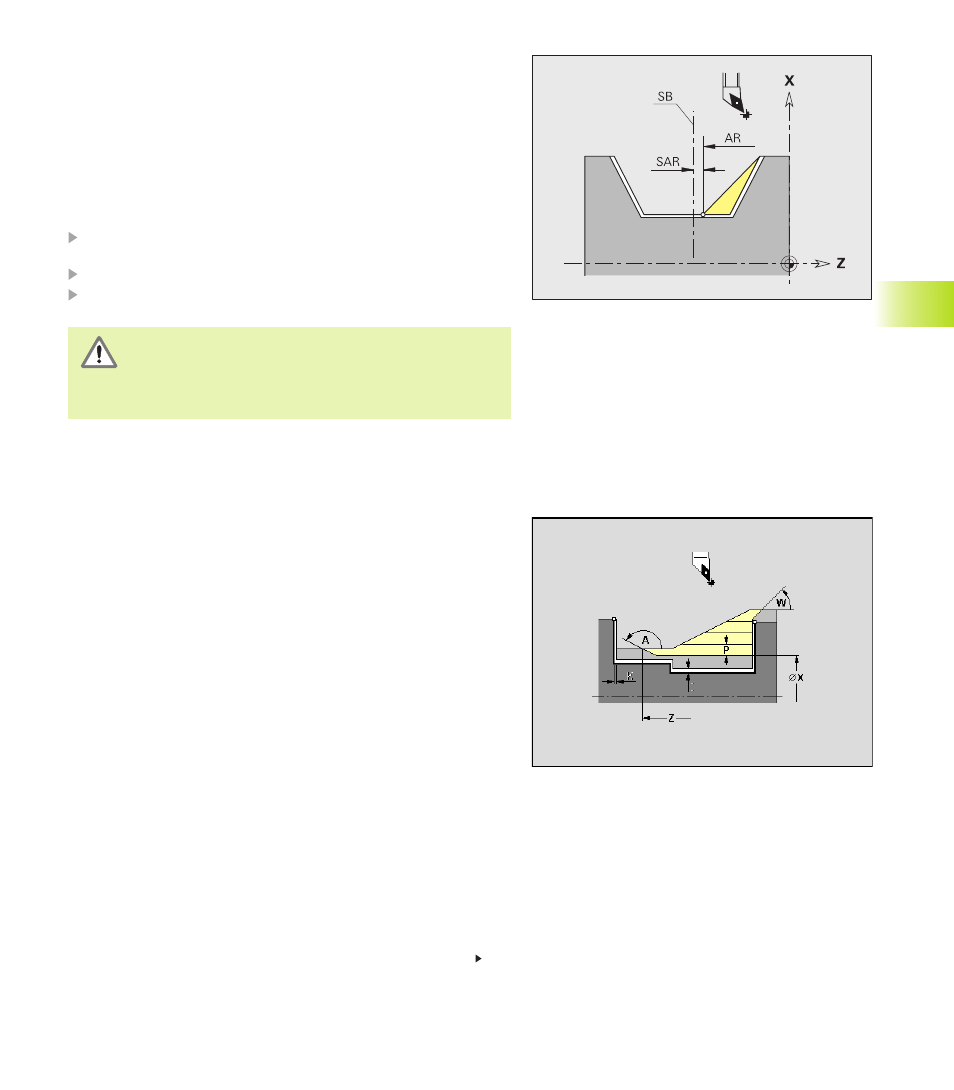

Límite de corte en „Desbastado del resto“
Si queda material restante en los contornos suprimidos, se
mecaniza con „desbarbar desbastado - desbastado restante ... “.
Límite de corte: Sin límite de corte el TURN PLUS mecaniza la zona
de mecanizado seleccionada. Para evitar colisiones, la zona de
mecanizado seleccionada se limita con el límite de corte. El ciclo de
mecanizado tiene en cuenta la distancia de seguridad (SAR, SIR –
parámetro de mecanizado 2) antes del material restante.
Definir límite de corte
Posicionar la herramienta en el lado del límite de corte, en el que
se encuentra el material restante.
Seleccionar la zona de mecanizado
Seleccionar „Punto inicial del material restante“ como posición
del límite de corte (ver cuadro).
Peligro de colisión
El arranque de viruta del material restante tiene lugar sin
control de colisión. Comprobar el límite de corte y el
ángulo de desplazamiento (ventana de diálogo
„Parámetro del ciclo (desbastar)“).
Continuación en la página siguiente
AR: Punto inicial material restante
SAR: Distancia de seguridad exterior (parámetro
de mecanizado 2)
SB: Limitación del corte
6.12 Gener
ación int
er
activ
a del plan de tr
abajo (IA
G
)
Desbastado restante (desbarbar) – longitudinal/
transversal
Parámetros
P:
Profundidad de corte (ajuste máximo)
A: Ángulo de desplazamiento (referencia: eje Z)
■ Longitudinal: por defecto 0°/180° (paralelo al eje Z)
■ Plano: por defecto 90°/270° (perpendicular al eje Z)
W: Ángulo de desplazamiento (referencia: eje Z)
■ Longitudinal: por defecto 90°/270° (perpendicular al eje Z)
■ Plano: por defecto 0°/180° (paralelo al eje Z)
X, Z: Limitación del corte
Tipo de sobremedida ajustar:mediante softkey
I, K: Sobremedida longitudinal/de plano diferente
I: Sobremedida constante – genera „Sobremedida G58“
antes del ciclo
Profundizar: mecanizar contornos descendentes ?
■ Sí
■ No
E: avance de profundización reducido en contornos
descendentes
